| Marchio: | IWAVE |
| Numero di modello: | FD-615VT |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |
Mesh IP ad alta potenza con veicolo montato per la trasmissione video a lungo raggio NLOS
Introduzione

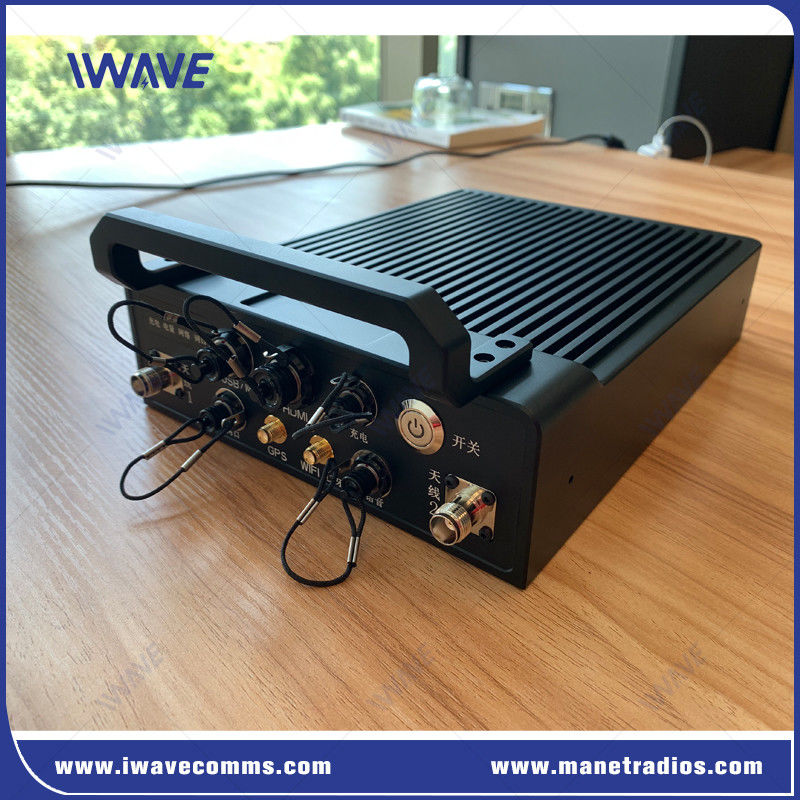

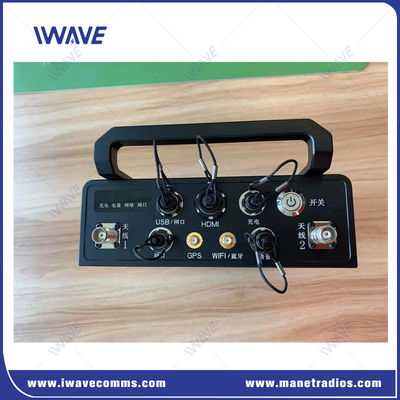

FD-615VT è un'unità MIMO IP MESH avanzata ad alta potenza per veicoli in movimento veloce con comunicazione video e vocale NLOS a lungo raggio.Viene in versione 10W e 20W per creare un collegamento di comunicazione crittografato per veicoli in sciame oltre la linea di vista in ambienti RF complessi.
A prova di urti, intemperie e polvere, è progettato per una rapida installazione con facile installazione e semplice funzionamento.
Tutti i nodi MESH formano una rete a microonde con routing dinamico e capacità di inoltro di pacchetti IP per la trasmissione di dati e video basati su IP dell'utente.
Caratteristiche
|
● La rete IP trasparente consente la connessione di altri sistemi di rete basati su IP ● Può essere montato all'interno o all'esterno di un dispositivo mobile. ● Fino a 30 Mbps di throughput ● Scalabile per supportare 8, 16, 32 nodi ● banda di frequenza 800Mhz, 1,4Ghz, 2,4Ghz per opzioni ● Flessibile nella distribuzione, supporta la distribuzione di reti mesh, star, chain o ibride. ● La crittografia AES128/256 impedisce l'accesso non autorizzato alle fonti video e dati. ● Web UI sarà in tempo reale visualizzare la topologia di tutti i nodi ● Griglia di liquido auto-riparabile ottimizzata per applicazioni mobili ● Eccellente gamma e capacità di non-line of sight (NLOS) ● L'FD-615VT può essere utilizzato su un terreno elevato o in un edificio di grandi altezze per agire come nodo di aggregazione o come punto di collegamento. ● Rapido impiego, la rete auto-formativa consente l'aggiunta o la rimozione di nodi facilmente, soddisfacendo così l'espansione della rete come e quando necessario. ● La modulazione adattiva automatica garantisce il traffico video e dati senza intoppi nelle applicazioni mobili ● Routing dinamico: ogni dispositivo può essere spostato rapidamente e in modo casuale, il sistema aggiornerà automaticamente la topologia. |
 |
● Spettro di diffusione di frequenza (FHSS)
Per quanto riguarda la funzione di salto di frequenza, il team IWAVE ha il proprio algoritmo e meccanismo.
Il prodotto IWAVE IP MESH calcolerà e valuterà internamente il collegamento corrente in base a fattori quali la resistenza del segnale ricevuto RSRP, il rapporto segnale-rumore SNR e il tasso di errore bit SER.Se la sua condizione di giudizio è soddisfatta, eseguirà il salto di frequenza e selezionerà un punto di frequenza ottimale dall'elenco.
Se lo stato wireless è buono, il salto di frequenza non verrà eseguito fino a quando la condizione di giudizio non è soddisfatta.
● Controllo automatico dei punti di frequenza
Dopo l'avvio, cercherà di costruire una rete con i punti di frequenza pre-stratificati prima dell'ultimo spegnimento.Essa tenterà automaticamente di utilizzare altre frequenze disponibili per la distribuzione della rete..
● Controllo automatico della potenza
La potenza di trasmissione di ciascun nodo è regolata e controllata automaticamente in base alla qualità del segnale.
Software di gestione della rete MESH
Il software di gestione della rete MESH sviluppato da IWAVE vi mostrerà in tempo reale la topologia, RSRP, SNR, distanza, indirizzo IP e altre informazioni di tutti i nodi.Il software è basato su WebUi e si può accedere in qualsiasi momento ovunque con il browser IE. Dal software, è possibile configurare le impostazioni per il vostro requisito, come la frequenza di lavoro, larghezza di banda, indirizzo IP, topologia dinamica, distanza in tempo reale tra i nodi, impostazione algoritmo,Rapporto su-sotto del sottoquadro, comandi AT, ecc.
Applicazione
FD-615VT è adatto sia per l'implementazione urbana che rurale come sistema mobile e fisso di sito impiegato in ambienti terrestri, aerei e marittimi.operazioni a distanza di petrolio e gas, infrastrutture di comunicazione urbane di riserva, reti private a microonde, ecc.
Specificità
| GENERALE | |||
| Tecnologia | MESH basato sullo standard tecnologico wireless TD-LTE | ||
| Crittografia | ZUC/SNOW3G/AES ((128/256) livello opzionale-2 | ||
| RATTO di data | 30 Mbps ((Uplink e Downlink) | ||
| Distanze | 5 km-10 km (in prossimità da terra a terra) (dipende dall'ambiente effettivo) | ||
| Capacità | 32 nodi | ||
| MIMO | 2x2 MIMO | ||
| Potenza | 10 watt/20 watt | ||
| LATENZA | Trasmissione di un salto ≤ 30 ms | ||
| Modulazione | QPSK, 16QAM, 64QAM | ||
| Anti-JAM | Salto di frequenza a banda trasversale automatico | ||
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | ||
| Consumo di energia | 30 Watt | ||
| Input di potenza | DC28V | ||
| Sensibilità | |||
| 2.4 GHz | 20 MHz | -99 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| 1.4 GHz | 20 MHz | -100 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| 800 MHz | 20 MHz | -100 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| Band di frequenza | |||
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| 1.4 GHz | 1427.9-1447.9MHz | ||
| 800 MHz | 806-826 MHz | ||
| Meccanica | |||
| Temperatura | -20°C~+55°C | ||
| Peso | 8 kg | ||
| Dimensione | 30 × 25 × 8 cm | ||
| Materiale | Aluminio anodizzato | ||
| Montaggio | di peso superiore a 20 g/m2 | ||
| Stabilità | MTBF≥10000h | ||
| Interfacce | |||
| RF | 2 x connettore di tipo N1x SMA per Wifi | ||
| ETHERNET | 1 x LAN | ||
| Input di potenza | 1 x Input DC | ||
| Dati TTL | 1 x Porta seriale | ||
| Debug | 1 x USB | ||
Video
Video
|
|
