| Marchio: | IWAVE |
| Numero di modello: | FPM-8416S |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |

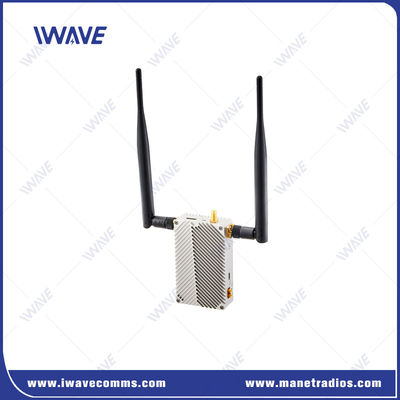

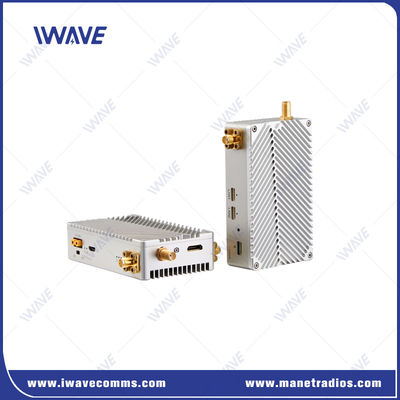

16 km SDI HDMI Full HD Sistema di trasmissione di immagini digitali con Mavlink Telemetry
Descrizione
FPM-8416S Digital Image Transmission System è una base di video link UAV full HD da 14-16 km basata sulla tecnologia COFDM.Trasmette 1080P 30fps video stream a 80ms bassa latenza e 720P 60fps video stream a 50ms latenzaLa tecnologia IWAVE FHSS consente alle sue bande di frequenza di avere le minime interferenze.
Oltre al flusso video, il collegamento video del drone FPM-8416S consente anche la trasmissione dei dati di controllo del volo fino a 16 km insieme al flusso video.Funziona bene con Pixhawk Mission Planner e QGround.
L'unità aerea di FPM-8416S è di soli 130 grammi (4.6 oz).
Caratteristiche chiave
● Input e Output HDMI e SDI ● 1*100Mbps di porta Ethernet per la trasmissione di dati TCPIP/UDP ● Controllo a distanza |  |
FPM-8416S Uav Video Link ha due porte seriali bidirezionali per la connessione con Pixhawk.Quindi si può usare FPM-8416S per ottenere contemporaneamente video dal drone e controllare il drone tramite Mission Planner e QGround a terra.
● Operazione a banda 800Mhz e 1,4G
Due opzioni di frequenza 800MHz e 1,4GHz così si può evitare la congestione del segnale 2,4Ghz.
● Multiplexing ortogonale a divisione di frequenza (COFDM) codificato
Eliminare efficacemente le interferenze di più percorsi durante la trasmissione a lunga distanza e consentire al collegamento di trasmissione video dei droni FPM-8416S di avere una forte stabilità a lunga distanza.
● FHSS per anti-interferenza
Per quanto riguarda la funzione di salto di frequenza, il team IWAVE ha il proprio algoritmo e meccanismo.
Durante il funzionamento, il trasmettitore video digitale UAV FPM-8416S calcolerà e valuterà internamente il collegamento corrente in base a fattori quali la forza del segnale ricevuto RSRP, il rapporto segnale-rumore SNR,e tasso di errore di bit SERSe la sua condizione di giudizio è soddisfatta, eseguirà un salto di frequenza e selezionerà un punto di frequenza ottimale dall'elenco.
● Trasmissione criptata
FPM-8416S UAV video link utilizza AES128 per la crittografia video per evitare qualcuno intercetta il flusso video senza autorizzazione.
Diversi porti
FPM-8416S video link digitale drone è dotato di porta HDMI, porta SDI,due porte LAN e una porta seriale bidirezionale attraverso la quale gli utenti possono ottenere un flusso video full hd e controllare il volo con Pixhawk allo stesso tempo.
Applicazione
I trasmettitori video dei droni wireless sono il pilota di droni "occhio" per applicazioni critiche come l'intelligence, la sorveglianza e la ricognizione, che hanno bisogno di trasmettere video HD in diretta per fornire una risposta rapida.Oltre a questo., trasmettitore video COFDM per UAV svolgono anche un ruolo importante nell'industria di processo e nel settore minerario, nella consegna di droni, nelle ispezioni delle infrastrutture e nei primi soccorritori per consentire decisioni più veloci ed efficienti.
Specificità
| 800 MHz | 806-826 MHz | |
| 1.4 GHz | 1428~1448 MHz | |
| Larghezza di banda | 8MHz | |
| Potenza RF | 00,6 Watt | |
| Distanza di trasmissione | 800 MHz: 16 km1400 MHz: 14 km | |
| Antenna | 800 MHz | TX: Omni Antenna/25cm Lunghezza/ 2dbi RX: Omni Antenna/60cm Lunghezza/6dbi |
| 1.4 GHz | TX: Omni Antenna / 35cm Lunghezza / 3.5dbi RX: Omni Antenna/60cm Lunghezza/5dbi | |
| Tasso di trasmissione | 3 Mbps (HDMI o SDI Video Stream, segnale Ethernet e condivisione di dati seriali) | |
| Tasso di Baud | 115200bps ((Regolabile) | |
| Sensibilità | -106@4Mhz | |
| Algoritmo di tolleranza di errore wireless | Correzione dell'errore FEC forward/correzione dell'errore super del video codec | |
| Latenza da fine a fine | La latenza di codifica + trasmissione + decodifica 720P/60 < 50 ms1080P/60 < 80 ms | |
| Tempo di ricostruzione del collegamento | < 1s | |
| Modulazione | QPSK di collegamento ascendente/QPSK di collegamento discendente | |
| Compressione video | H.264 | |
| Spazio colore video | 4:2:0 (opzione 4:2(cfr. | |
| Crittografia | AES128 | |
| Orario di inizio | 15 anni | |
| Potenza | DC12V (7 ∼ 18 V) | |
| Interfaccia | Le interfacce su Tx e Rx sono le stesse ●Input/Output video: Mini HDMI×1 ●Input/Output video: SDI ((SMA) × 1 ●Interfaccia di ingresso di potenza×1 ●Interfaccia dell'antenna: SMA×2 ●Serial×1: (Voltaggio: +-13V(RS232), 0~3.3V(TTL) ●Ethernet: 100 Mbps x 3 | |
| Indicatori | ●Potere ● Connessione wireless ● Indicatore di installazione | |
| Consumo di energia | Tx: 9W ((Max) Rx: 6W | |
| Temperatura | ● Funzionamento: -40 ~ + 85°C ● Conservazione: -55 ~ +100°C | |
| Dimensione | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Peso | Tx/Rx: 130 g | |
| Progettazione della cassa in metallo | Tecnologia CNC/conchiglia in doppia lega di alluminio | |
| Conchiglie di doppia lega di alluminio | ||
| Altri veicoli per il trasporto di merci | ||
- Sì.
|
|
