| Marchio: | IWAVE |
| Numero di modello: | FD-7800 |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T |
NLOS 3km Mesh Radio Module HD Video Transmitter
Descrizione

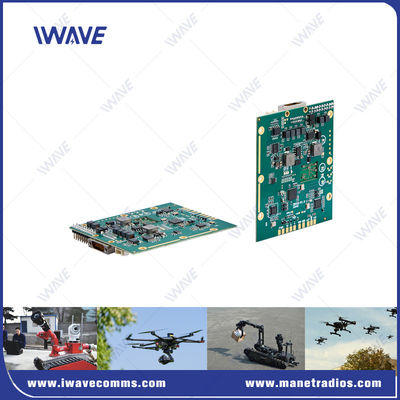

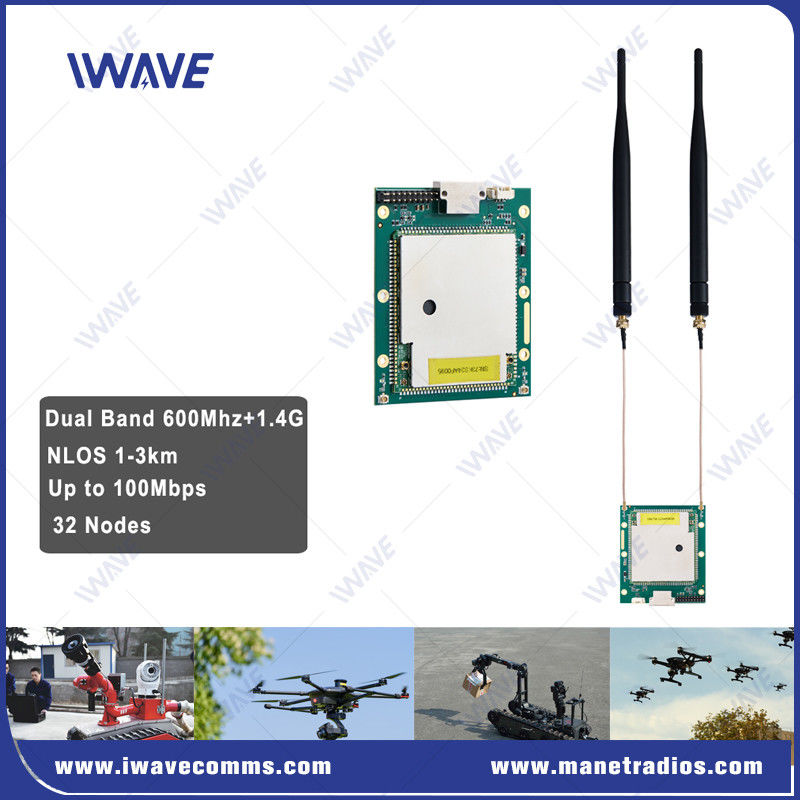

IWAVE offre sia prodotti inclusi sia prodotti OEM per il trasferimento wireless di dati seriali. FD-7800 presenta una frequenza selezionabile dall'utente all'interno di una doppia banda operativa 600Mhz ((566Mhz-678Mhz) e 1.4Ghz ((1420-1530Mhz) e larghezza di banda programmabile (1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz).IWAVE offre anche comunicazioni ad alta potenza (fino a 10W) per fornire un collegamento wireless robusto su lunghe distanze.Il FD-7800 è disponibile in formato OEM (bare board) per l'integrazione della piattaforma per creare un sistema avanzato, scalabile ed efficiente Mobile Ad Hoc Networking (MANET).
Caratteristiche chiave
Il dispositivo può essere dotato di modulo di codifica video, modulo vocale integrato, modulo wireless WLAN,Modulo di posizionamento SIG o modulo di gateway di rete pubblica per soddisfare i requisiti applicativi di diversi scenari.
La FD-7800 adotta la tecnologia CA di LTE-A. Rispetto alla modalità MIMO, la modalità CA non ha restrizioni sulla posizione e la spaziatura dell'installazione delle antenne, rendendo la distribuzione più flessibile.
Adotta la tecnologia di salto di frequenza automatico per l'anti-interferenza riducendo notevolmente il consumo di energia del sistema e le dimensioni del modulo.
Il design in miniatura, leggero e robusto rende la FD-7800 un candidato ideale per applicazioni sensibili alle dimensioni.le capacità a lungo raggio del FD-7800 consentono comunicazioni video e telemetriche wireless di alta qualità.
Applicazione
Estensione wireless Ethernet
Comunicazione e gestione della flotta di UGV.
Comunicazione di squadra mobile
Comunicazione wireless degli UAV Swarm
Dati di telemetria wireless
Video wireless
Sistemi di controllo per piattaforme senza equipaggio
Specificità
| Non wireless | |
| Tecnologia | Wireless basato sullo standard tecnologico TD-LTE |
| Crittografia | ZUC/SNOW3G/AES(128) Strato facoltativo-2 |
| Tasso di dati | Max 120Mbps ((Uplink e Downlink) |
| Distanza di comunicazione | 10 km da aria a terra NLOS da terra a terra 1-3 km |
| Nodo | 32 nodi |
| MIMO | 2x2 MIMO |
| Potenza RF | 23dBm±2 (2w, 5w o 10w su richiesta) |
| Latenza | Da fine a fine≤5ms-15ms |
| Modulazione | QPSK adattivo, 16QAM, 64QAM |
| Anti-interferenza | FHSS ((Spectrum di diffusione del salto di frequenza) |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo di energia | 5 watt |
| Input di potenza | DC5-32V |
| Dimensione | 72*60*10 mm |
| Peso | 33 g |
| Dati di serie | RS232/TTL |
| Comunicazione | Comunicazione full duplex |
| Rapporto su e giù | 2D3U/3D2U/4D1U/1D4U |
| Ricostruzione automatica | Ripristino automatico dopo un guasto di collegamento/riproposizione della rete dopo un guasto di collegamento |
| Frequenza a doppia banda | 1.4G: 1420 MHz-1530 MHz |
| 600 MHz: 566 MHz-678 MHz | |
| Interfaccia | |
| RF | 2 x SMA |
| Porta LAN | Port Ethernet 2x |
| Comune | 1xCOMUART Livello TTL 3.3V, 1 bit di partenza, 8 bit di dati, 1 bit di arresto, nessun controllo di parità Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 configurabile) |
| Input di potenza | 1xDC INPUT: DC5-32V |
| Sensibilità | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Ambiente | |
| Temperatura di funzionamento | -40°C~+80°C |
Video
|
|
