| Marchio: | IWAVE |
| Numero di modello: | FD-7800 |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T |

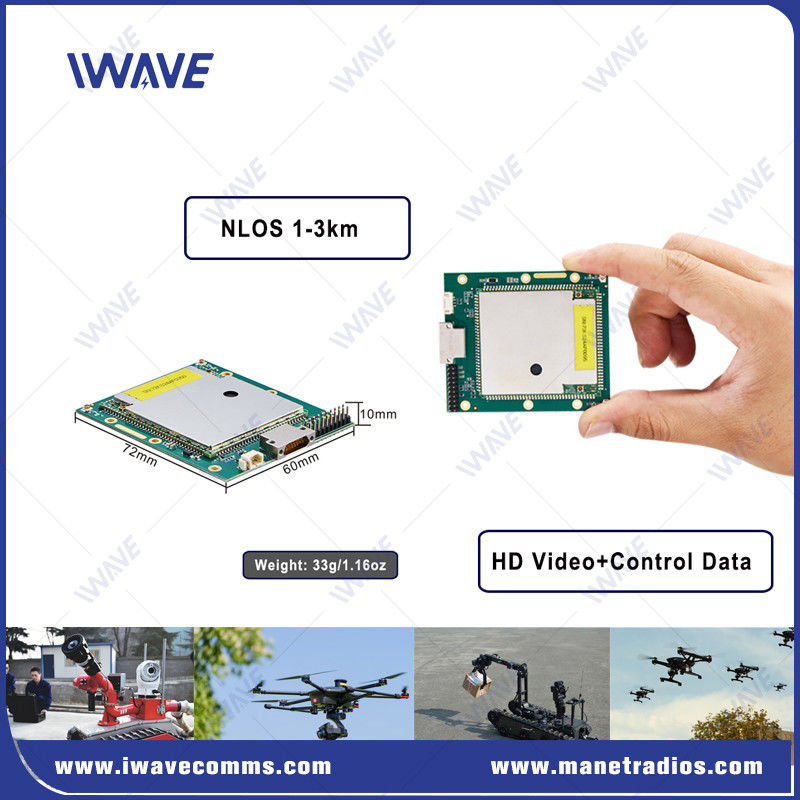

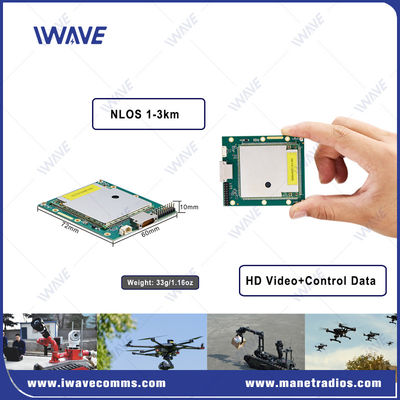

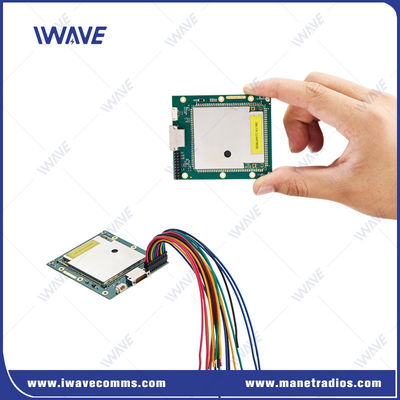

Trasmettitore video in miniatura da 33 g 10 km verso il basso
Descrizione
Integrate il modulo integrato FD-7800 IP MESH nei vostri prodotti per unire UAV, UGV e sensori su una singola rete mesh.Perché il modulo incorporato dispone di una larghezza di banda di 100Mbps per video HD e dati seriali basati IP, che può eliminare le attrezzature ridondanti dalla vostra piattaforma. La FD-7800 può supportare fino a 32 nodi, fino a 6 livelli di salto, la larghezza di banda totale di uplink e downlink è fino a 100Mbps,e la distanza di comunicazione può raggiungere 10 km (linea di vista) e 1-3 km ((non linea di vista)
Caratteristiche chiave
Supporta la trasmissione di dati Ethernet e telemetria full duplex.
Adotta la tecnologia di salto di frequenza automatico per l'anti-interferenza riducendo notevolmente il consumo di energia del sistema e le dimensioni del modulo.
Il design in miniatura, leggero e robusto rende la FD-7800 un candidato ideale per applicazioni sensibili alle dimensioni.le capacità a lungo raggio del FD-7800 consentono comunicazioni video e telemetriche wireless di alta qualità.
Supporta 600 ((566-678Mhz) e 1.4Ghz ((1420-1530Mhz) regolabili da software.
Supporta fino a 32 nodi di rete dinamica e la distanza massima di un singolo salto è di 5 km.
Supporta fino a 31 salti a cascata. In una situazione ideale (SNR ≥ 15 del nodo adiacente), la velocità di trasmissione del terminale può raggiungere i 6Mbps.
Consumo energetico inferiore, supporta la modalità di riposo. Consumo energetico medio in standby (stato connesso, nessuna trasmissione dati) < 2W, consumo energetico tipico di lavoro < 10w (trasmissione dati ad alta larghezza di banda).
Applicazione
Estensione wireless Ethernet
Comunicazione e gestione della flotta di UGV.
Comunicazione di squadra mobile
Comunicazione wireless degli UAV Swarm
Dati di telemetria wireless
Video wireless
Sistemi di controllo per piattaforme senza equipaggio
Specificità
| Non wireless | |
| Tecnologia | Wireless basato sullo standard tecnologico TD-LTE |
| Crittografia | ZUC/SNOW3G/AES(128) Strato facoltativo-2 |
| Tasso di dati | Max 120Mbps ((Uplink e Downlink) |
| Distanza di comunicazione | 10 km da aria a terra NLOS da terra a terra 1-3 km |
| Nodo | 32 nodi |
| MIMO | 2x2 MIMO |
| Potenza RF | 23dBm±2 (2w, 5w o 10w su richiesta) |
| Latenza | Da fine a fine≤5ms-15ms |
| Modulazione | QPSK adattivo, 16QAM, 64QAM |
| Anti-interferenza | FHSS ((Spectrum di diffusione del salto di frequenza) |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo di energia | 5 watt |
| Input di potenza | DC5-32V |
| Dimensione | 72*60*10 mm |
| Peso | 33 g |
| Dati di serie | RS232/TTL |
| Comunicazione | Comunicazione full duplex |
| Rapporto su e giù | 2D3U/3D2U/4D1U/1D4U |
| Ricostruzione automatica | Ripristino automatico dopo un guasto di collegamento/riproposizione della rete dopo un guasto di collegamento |
| Frequenza a doppia banda | 1.4G: 1420 MHz-1530 MHz |
| 600 MHz: 566 MHz-678 MHz | |
| Interfaccia | |
| RF | 2 x SMA |
| Porta LAN | Port Ethernet 2x |
| Comune | 1xCOMUART Livello TTL 3.3V, 1 bit di partenza, 8 bit di dati, 1 bit di arresto, nessun controllo di parità Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 configurabile) |
| Input di potenza | 1xDC INPUT: DC5-32V |
| Sensibilità | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Ambiente | |
| Temperatura di funzionamento | -40°C~+80°C |
Video
|
|
