| Marchio: | IWAVE |
| Numero di modello: | FDM-6800 |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | T/T |

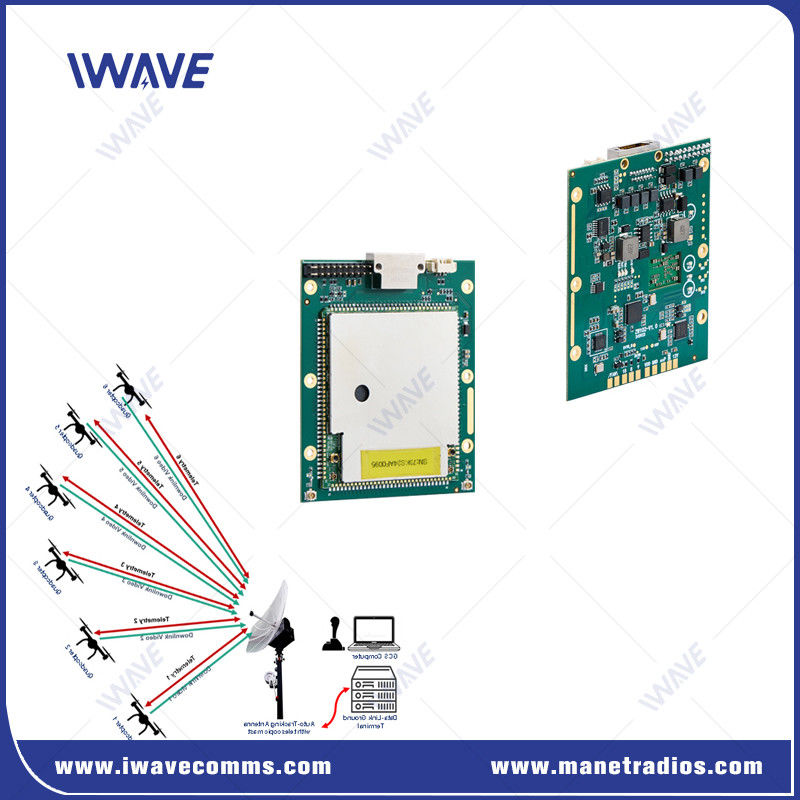

20 km FPGA UAV Telemetry Video Data Link
Introduzione
FDM-6800 è un dispositivo di trasmissione dati a banda larga 2X2 MIMO. Supporta una varietà di allocazione della larghezza di banda e funzione di comunicazione IP, consentendo la creazione di una LAN wireless locale.Con la trasmissione bidirezionale dei dati e il design leggero, è adatto per il controllo della telemetria dei piccoli UAV e l'acquisizione video a bassa latenza.
Con un peso di soli 33 g, consuma solo 5W di consumo di energia ma fornisce 200mW di potenza di uscita, l'FDM-6800 è ideale per applicazioni UxV critiche per dimensioni e peso,offrendo la SWaP di una soluzione a cartone nudo.

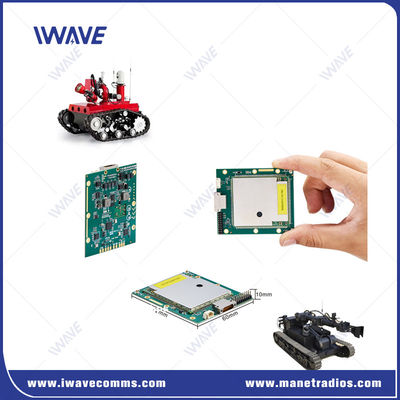

L'FDM-6800 è disponibile in formato OEM (bare board) per l'integrazione della piattaforma.
Applicazione
L'FDM-6800 funziona simultaneamente nella banda a doppia frequenza di 600 MHz e 1,4 GHz.Gli utenti possono anche attivare la funzione di salto di frequenza, in questo momento, FDM-6800 funzionerà su entrambe le bande. Una volta interferito, salterà rapidamente e automaticamente la sua frequenza di lavoro tra 600Mhz e 1,4Ghz.
Non solo costruiamo una tecnologia superiore, ma ti aiutiamo a trarne il massimo.
Caratteristiche
Un nodo master supporta 64 nodi slave
Trasmissione di dati di video, mavelink e telemetria senza fili da aria a terra di 20 km
Sostenere la trasmissione mobile non in linea di vista (NLOS) a 1-3 km
FHSS all'interno e attraverso le bande per l'antiinterferenza
Doppia banda selezionabile a 600 MHz e 1,4 GHz
Salto di frequenza da 600 MHz a 1,4 GHz per l'anti-interferenza
Piccole dimensioni, peso leggero, facile da installare
Progettazione di combinazioni modulari altamente integrate
RJ45/TTL/RS232/RS485/RS422/SBUS (personalizzabile)
Radio definita da software, SDR, facile utilizzo della pagina web
Software di gestione della rete per monitorare in tempo reale la SNR, RSSI, la topologia e la distanza tra i nodi.
Il documento API è disponibile per essere integrato nella piattaforma di terze parti.
Specificità
| Tecnologia | Wireless basato sullo standard tecnologico TD-LTE |
| Crittografia | ZUC/SNOW3G/AES(128) Strato facoltativo-2 |
| Tasso di dati | Fino a 100 Mbps ((Uplink e Downlink) |
| Distanza di comunicazione | Da aria a terra 20 km NLOS da terra a terra 1-3 km |
| Nodo | 64 nodi |
| MIMO | 2x2 MIMO |
| Potenza RF | 23dBm±2 (2w, 5w o 10w su richiesta) |
| Latenza | Da fine a fine≤5ms-15ms |
| Modulazione | QPSK adattivo, 16QAM, 64QAM |
| Anti-interferenza | FHSS ((Spectrum di diffusione del salto di frequenza) |
| Larghezza di banda | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
| Consumo di energia | 5 watt |
| Input di potenza | DC5-32V |
| Dimensione | 72*60*10 mm |
| Peso | 33 g |
| Frequenza a doppia banda | 1.4G: 1420 MHz-1530 MHz |
| 600 MHz: 566 MHz-678 MHz | |
| RF | 2 x IPX |
| Porta LAN | Port Ethernet 3x |
| Comune | 2xCOMUART |
|
|
