| Marchio: | IWAVE |
| Numero di modello: | FD-6100 |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 3-5 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |
OEM Wireless IP Mesh Module per la trasmissione video HD per UAV e UGV
Introduzione
L'FD-6100 fornisce una trasmissione di dati di rete auto-organizzante MESH altamente integrata e è dotata di rete automatica, routing automatico, modulazione automatica della frequenza,guarigione automaticaAllo stesso tempo, il suo basso consumo energetico e le sue dimensioni minime soddisfano le esigenze di applicazioni diverse, come la produzione industriale, la comunicazione di emergenza, la trasmissione di immagini,sorveglianza senza conducente e video.
Basato su chipset SOC maturi e standard di comunicazione wireless TD-LTE, FD-6100 supporta la rete MESH Ad-Hoc e non si basa sulla rete pubblica.Adotta le tecnologie OFDM e MIMO per supportare più larghezze di banda3MHz/5MHz/10MHz/20MHz. La sua architettura di sistema piatta può ridurre efficacemente il ritardo del sistema, migliorare la capacità di trasmissione del sistema per raggiungere lunghe distanze di trasmissione,grande capacità di trasmissione dei dati e forte capacità anti-interferenza.
Applicazione
|
|
| GENERALE | ||
| Tecnologia | MESH basato sullo standard tecnologico wireless TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES(128) livello opzionale-2 | |
| RATTO DATI | 30 Mbps ((Uplink e Downlink) | |
| Distanze | 10km ((Aereo a terra) 500m-3km ((NLOS Terra a terra) | |
| Capacità | 16 nodi | |
| Potenza | 23dBm±2 (2w o 10w su richiesta) | |
| LATENZA | Trasmissione di un salto ≤ 30 ms | |
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto di frequenza a banda trasversale automatico | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo di energia | 5 watt | |
| Input di potenza | DC12V | |
| Sensibilità | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Band di frequenza | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Livello elettrico | 2Dominio di tensione.85V e compatibile con il livello 3V/3.3V | |
| Dati di controllo | Modalità TTL | |
| Tasso di Baud | 115200bps | |
| Modalità di trasmissione | Modalità di passaggio | |
| Livello di priorità | Priorità superiore rispetto alla porta di rete Quando la trasmissione del segnale se il numero di corpi è elevato, i dati di controllo saranno trasmessi in priorità |
|
| Nota:1I dati trasmessi e ricevuti vengono trasmessi sulla rete. Dopo aver raggiunto la rete, ogni nodo FD-6100 può ricevere dati seriali. 2Se si vuole distinguere tra invio, ricezione e controllo, è necessario definire da soli il formato. |
||
| Meccanica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 grammi | |
| Dimensione | 7.8*10,8*2 cm | |
| Stabilità | MTBF≥10000h | |

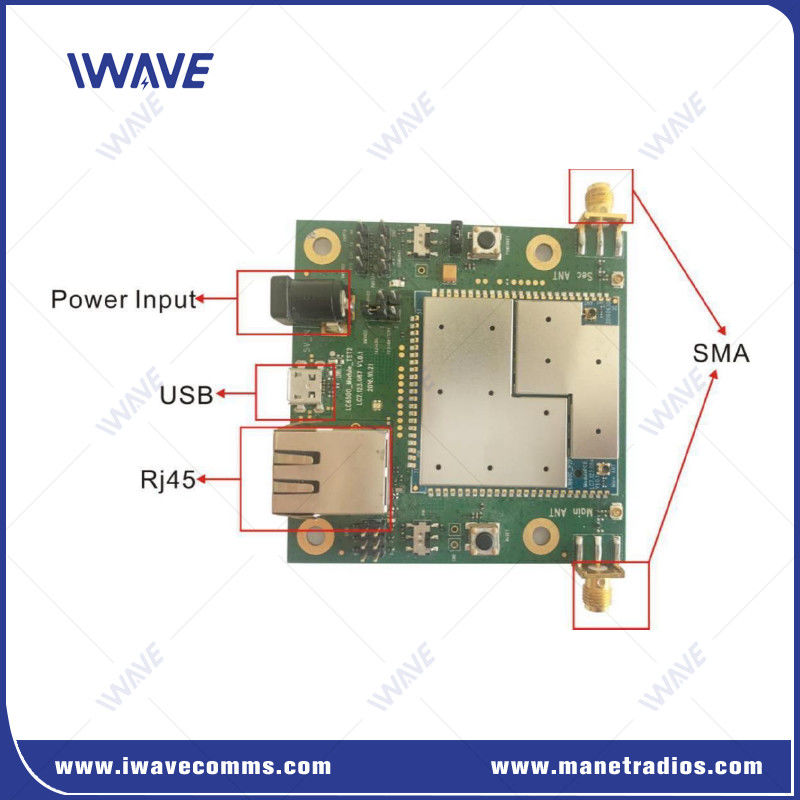

| Interfacce | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Potenza | Input DC | |
| Indicatore | LED tricolore | |
Interfaccia
Video
|
|
