| Marchio: | IWAVE |
| Numero di modello: | FD-780X |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, D/P |

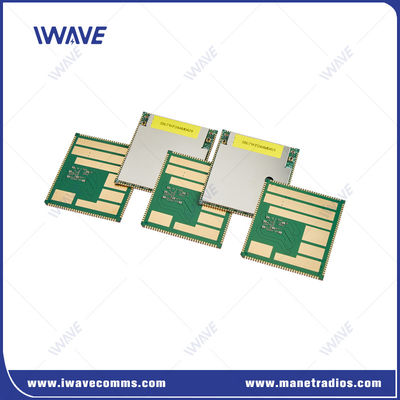

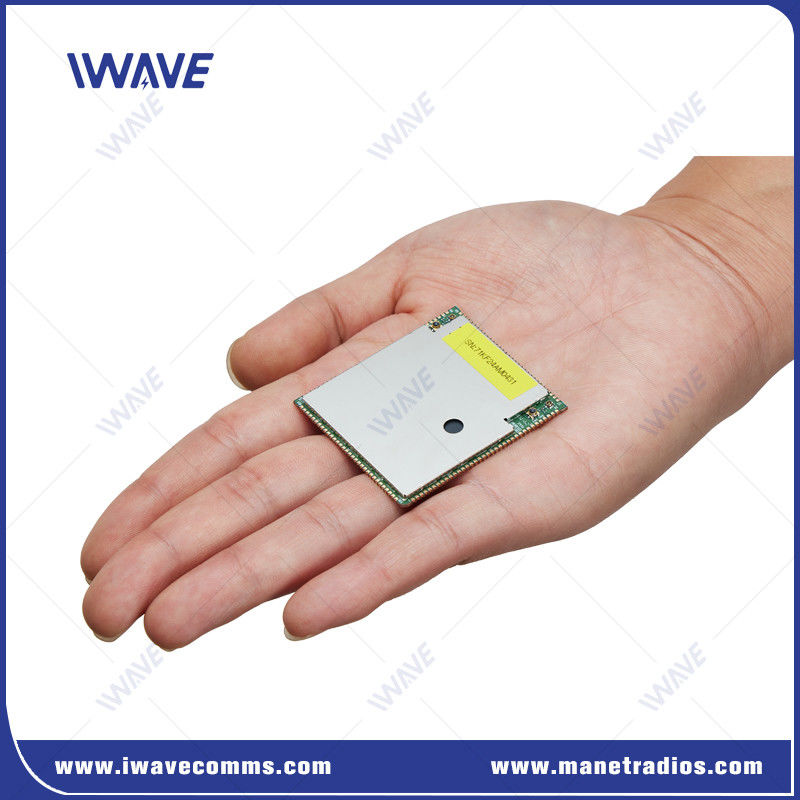

1.4GHz Long Distance FHSS FPGA Mesh Long Range Data Link Module per UAV Swarm
Introduzione
L'FD-780X è un collegamento dati a lungo raggio SDR Mesh che utilizza una soluzione FPGA.scegliere automaticamente la frequenza ottimale in presenza di interferenze elettromagneticheQuesto consente l'autoorganizzazione e la trasmissione della rete a banda larga in scenari complessi.come su UAV in movimento o USVViene utilizzato principalmente per l'interconnessione multimediale tra droni e stazioni base, oltre a servire come nodo di relay Mesh.Gli utenti potranno svilupparlo con il proprio sistema e IWAVE offrirà il disegno dell'impronta, spunto e documento schematico di riferimento per il tuo sviluppo.
Vantaggicollegamento dati a lungo raggio
|
|
|
Applicazione
 |
|
|
Specificità delTrasmettitore video wireless
|
Articoli di funzione |
Descrizione |
Dettagli |
|
PCB |
pannello di interfaccia unilaterale |
Intervallo di tolleranza: 460,58±0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Banda RF 1 |
1420-1530 MHz |
|
Banda RF 2 |
566-678 MHz |
|
|
Livello di potenza |
1.4G 23 dBm±2 |
|
|
600 MHz 23dBm±2 |
||
|
Sensibilità (1Mbps) |
1.4G ((14700 canale) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canale) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|

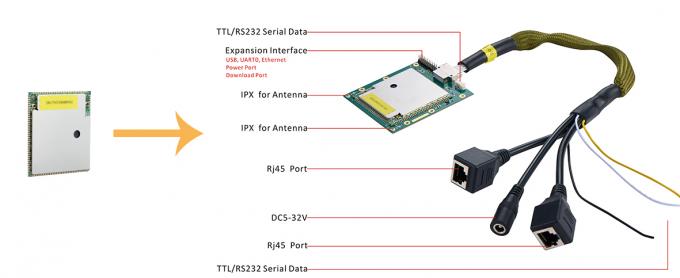

Interfaccia |
UART |
3 |
|
HSIC |
USB 2.0 ad alta velocità |
|
|
USB |
USB 2.0 ad alta velocità |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Potenza |
VSYS |
3.7V~4.35V,suggerire 4,0 V (input) |
|
D1V8A |
1.8V di uscita |
|
|
A2V85A |
2.85V di uscita |
|
|
VCC_D3V3 |
3.3V di uscita |
|
|
5V_FEM |
Fornitore di alimentazione del chip RF PA (Input) |
|
|
Rete |
Modalità di rete |
Rete ad hoc senza centro |
|
Capacità |
Max 32 nodi |
|
|
Luppolo |
Supporta la topologia di routing multi-hop, fino a 31 hop |
|
|
Comunicazione |
Supporta modalità di trasmissione unicast, multicast e broadcast. |
|
|
Tasso di dati |
Tutti i nodi comunicano e condividono la larghezza di banda di lavoro, e la velocità massima è di 100Mbps |
|
|
Sincronizzazione del tempo |
Indipendente dall'orologio esterno, auto-sincrono |
|
|
Controllo della potenza |
Tutti i nodi regolano in modo adattativo la potenza di trasmissione |
|
|
Fusione della sottorete |
Supporto per la divisione di una rete in più reti |
|
|
Velocità di movimento |
Supporto massimo 300 km/h |
|
|
Trasmissione successiva |
Retransmissione HARQ |
|
|
Anti-bloccaggio |
Supporta il salto dinamico di frequenza all'interno e attraverso le bande di frequenza |
Servizio OEM/ODM:
Se vuoi visualizzare il tuo LOGO di marca sui beni come cavo, sacchetto, etichetta o ovunque. Non è un problema. Il nostro servizio OEM e ODM è sempre pronto a farlo.
Imballaggio:
Secondo la Stardard Export Packing.
Scatola di cartone, scatola di legno, pallet di legno.
Spedizione:
- Express internazionale come UPS, TNT, DHL, ecc.
- Aerei internazionali: CA, AA, EA, ecc.
- Per mare.
|
|
