| Marchio: | IWAVE |
| Numero di modello: | FD-61MN |
| MOQ: | 2 PCS |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |
Modulo di trasmissione dati IP MESH digitale a tribanda in miniatura per UAV
Introduzione
FD-61MN è un modulo di trasmissione dati Digital IP MESH a tribanda in miniatura OEM per droni, UAV, UGV, USV e altri veicoli senza pilota autonomi.Questo collegamento a maglia digitale trasmette video e dati attraverso una rete "senza infrastrutture" in tre bande di frequenza selezionabili dal software di 800 MHz, 1,4 GHz e 2,4 GHz.
In quanto compatta Software-Defined Radio (SDR), la FD-61MN è ideale per una varietà di droni, sistemi robotici eI veicoli autonomi, che offrono un'impressionante autonomia operativa fino a 10 km. Le sue capacità di autoformazione e auto-riparazione, unitamente a salti di frequenza illimitati, garantiscono una comunicazione affidabile,mentre gli algoritmi di blacklisting basati sul tempo migliorano le sue prestazioni.
Caratteristiche
Standard di comunicazione:
Basato sullo standard di comunicazione wireless TD-LTE.
Opera indipendentemente dalla stazione base di qualsiasi vettore.
Servizi di dati:
Fornisce collegamenti di comunicazione wireless per video HD, dati e dati di controllo seriale basati su IP.
Tecnologie anti-interferenza:
Utilizza la tecnologia automatica di salto di frequenza (FHSS).
Utilizza la modulazione adattiva per aumentare la resistenza alle interferenze.
Rete di auto-formazione e auto-guarigione:
Costruisce una rete a maglia in continuo adattamento.
Consente ai nodi di unirsi o uscire dinamicamente, garantendo la continuità anche quando i nodi vengono persi.
Applicazione
Video e dati wireless avanzati
Fornisce servizi di video e dati HD basati su IP per unità tattiche altamente mobili nei campi della sicurezza e della difesa.
Formato OEM per l'integrazione della piattaforma

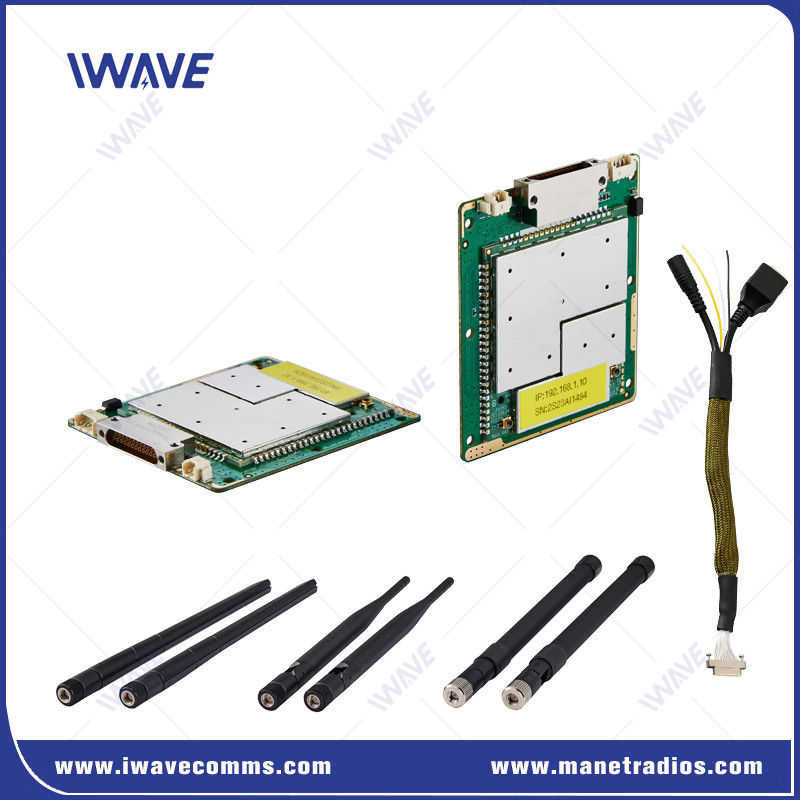

L'FD-61MN è disponibile in formato OEM (bare board), che lo rende adatto per l'integrazione in una vasta gamma di sistemi robotici.
Trasmissione dei dati di controllo telemetrico
In grado di ricevere e trasmettere dati di controllo telemetrico tramite indirizzo IP e porta, consentendo un controllo accurato delle singole unità nei sistemi multi-robot.
Intervallo scalabile
Una gamma aggiuntiva può essere raggiunta con l'aggiunta di amplificatori di amplificazione, migliorando le capacità operative.
Specificità
| Tecnologia | Adhoc basato sullo standard tecnologico TD-LTE |
| Crittografia | ZUC/SNOW3G/AES128 Strato facoltativo-2 |
| Tasso di dati | Max 30Mbps ((Uplink e Downlink) |
| Distanza di comunicazione | 10 km da aria a terra NLOS da terra a terra 1-3 km |
| Nodo | 16 nodi |
| Potenza RF | 23dBm±2 (2w, 5w o 10w su richiesta) |
| Latenza | Da fine a fine≤5ms-15ms |
| Modulazione | QPSK adattivo, 16QAM, 64QAM |
| Anti-interferenza | FHSS ((Spectrum di diffusione del salto di frequenza) |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo di energia | 5 watt |
| Input di potenza | DC5-32V |
| Dimensione | 60*55*5,7 mm |
| Peso | 26 g |
| Frequenza tri-banda | 1.4G: 1420 MHz-1530 MHz |
| 800 MHz: 806 MHz-826 MHz | |
| 2.4 GHz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Porta LAN | Port Ethernet 3x |
| Comune | 1xCOMUART |
| Input di potenza | 1* DC5-32V |
Funzioni di porta seriale potenti per i servizi dati
1.Alto tasso diTrasmissione di dati da porto aereo: velocità di segnalazione fino a 460800
2.Multipli modalità di funzionamento della porta seriale: modalità TCP Server, modalità TCP Client, modalità UDP, modalità UDP multicast, modalità trasmissione trasparente, ecc.
3.MQTT, Modbus e altri protocolli. Supporta la modalità di rete IoT a porta seriale, che può essere utilizzata in modo flessibile per la rete.Gli utenti possono inviare con precisione istruzioni di controllo ad un altro nodo (drone), cane robot o altro tipo di robotica senza equipaggio) tramite un telecomando invece di utilizzare modalità di trasmissione o multicast.
|
Interfaccia di comando |
Configurazione dei comandi AT |
API/HTTP/UART per la configurazione dei comandi AT |
|
Gestione delle configurazioni |
Supporto alla configurazione tramite WEBUI, API e software di gestione |
|
|
Modalità di funzionamento |
Modalità server TCP Modalità client TCP Modalità UDP Multicast UDP MQTT Modbus |
Io...Quando impostato come server TCP, il server di porta seriale attende la connessione al computer.
Io...Quando è impostato come client TCP, il server di porta seriale inizia attivamente una connessione al server di rete specificato dall'IP di destinazione.
Io...Server TCP, client TCP, UDP, multicast UDP, coesistenza TCP server/client, MQTT
|
|
Tasso di Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocollo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, modalità pass-through |
|
|
Gestione del sistema |
Supporta la funzione WATCHDOG, tutte le eccezioni a livello di sistema possono essere identificate e ripristinate automaticamente |
|
