| Marchio: | IWAVE |
| Numero di modello: | FDM-6600 |
| MOQ: | 2 pezzi |
| prezzo: | negotiable |
| Tempo di consegna: | 3-7 giorni lavorativi |
| Condizioni di pagamento: | T/T |

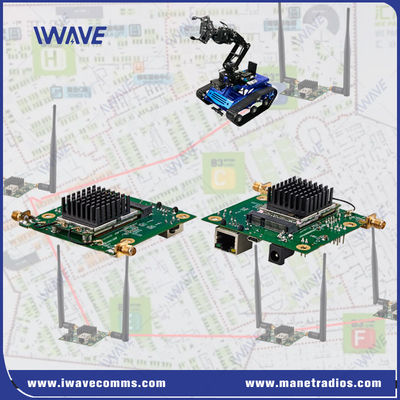

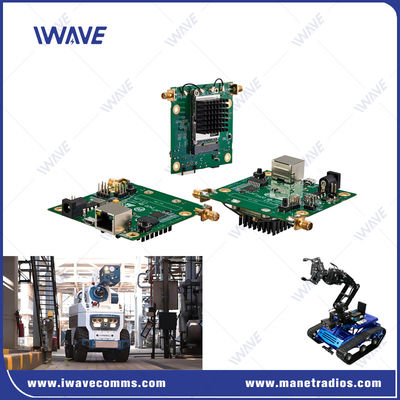

Modulo di trasmissione video wireless NLOS per robot e UGV
Modello:FDM-6600
NLOS Wireless Ethernet più potente e Full Duplex TTL Serial Data Link
Introduzione
FDM-6600 è progettato appositamente basato sullo standard tecnologico TD-LTE con algoritmo avanzato per ottenere un'elevata sensibilità, che consente un collegamento wireless robusto quando il segnale è debole.Quindi quando si lavora in ambiente NLOS, il collegamento wireless è anche stabile e forte.
Caratteristiche chiave
Configurazione dei nodi:
Un nodo principale può supportare fino a16 sotto-nodi, condividendo una larghezza di banda totale di30 Mbpsper la trasmissioneVideo 1080p.
Norme di comunicazione:
Progettato sulla base delTD-LTEstandard di comunicazione wireless, che utilizzaOFDM(Multiplexing ortogonale per divisione di frequenza) eMIMO(Multiple Input Multiple Output) tecnologie.
Opera in modo indipendente, senza dipendere dalla stazione base di nessun vettore.
Trasmissione dei dati:
Supporta entrambiEthernete full duplexTTLtrasmissione dei dati.
La trasmissione dei dati di controllo ha priorità rispetto alla trasmissione del segnale di rete, garantendo che i comandi di controllo vitali siano elaborati per primi.
Tecnologia anti-interferenza:
Utilizzatecnologia automatica di salto di frequenzamigliorare la resistenza alle interferenze, riducendo significativamente il consumo energetico complessivo del sistema e le dimensioni del modulo.
Applicazioni
L'FDM-6600 è adatto a una varietà di applicazioni, tra cui:
Sistemi di sorveglianza: per la videosorveglianza in tempo reale nelle operazioni di sicurezza.
Radiodiffusione: agevolazione dei feed video in diretta nella produzione dei media.
Automazione industrialePermettere la trasmissione di dati in impianti di produzione intelligenti.
Se avete bisogno di ulteriori dettagli o sezioni specifiche, fatemi sapere!
Specificità
| GENERALE | ||
| Tecnologia | Wireless basato su standard tecnologici TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES(128) livello opzionale-2 | |
| RATTO DATI | 30 Mbps ((Uplink e Downlink) | |
| Distanze | 10km-15km ((Aereo a terra) 500m-3km ((NLOS Terra a terra) | |
| Capacità | Topologia stellare, punto a 17-pint | |
| Potenza | 25 dBm (2w o 10w su richiesta) | |
| LATENZA | Trasmissione di un salto ≤ 30 ms | |
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto di frequenza a banda trasversale automatico | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo di energia | 5 watt | |
| Input di potenza | DC5V | |
| Sensibilità | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Band di frequenza | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Livello elettrico | 2Dominio di tensione.85V e compatibile con il livello 3V/3.3V | |
| Dati di controllo | Modalità TTL | |
| Tasso di Baud | 115200bps | |
| Modalità di trasmissione | Modalità di passaggio | |
| Livello di priorità | Quando la trasmissione del segnale è bloccata, i dati di controllo saranno trasmessi in priorità | |
| Nota:1I dati trasmessi e ricevuti vengono trasmessi sulla rete. Dopo aver effettuato una rete con successo, ogni nodo FDM-6600 può ricevere dati seriali. 2Se si desidera distinguere tra invio, ricezione e controllo, è necessario definire il formato da soli |
||
| Interfacce | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Potenza | Input DC | |
| Indicatore | LED tricolore | |
| Meccanica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 grammi | |
| Dimensione | 7.8*10,8*2 cm | |
| Stabilità | MTBF≥10000h | |
|
|
