| Marchio: | IWAVE |
| Numero di modello: | FDM-66MN |
| MOQ: | 2 PCS |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | D/P,T/T,L/C |

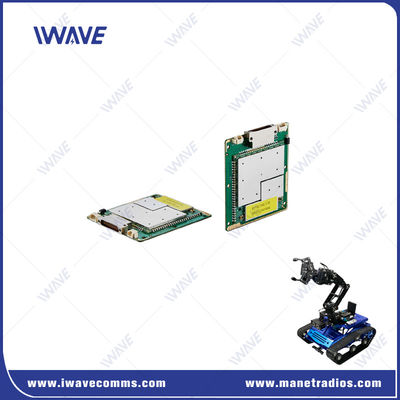

Miniatura OEM Tri-Band Digital IP e Serial Control Data Link
IlFDM-66MNè una soluzione di trasmissione wireless all'avanguardia progettata da IWAVE, utilizzando un chipset SOC maturo per prestazioni migliorate.fornire comunicazione full-duplex sia per i dati TCP/IP/UDP che per i segnali di controllo TTL.
Caratteristiche chiave:
Trasmissione video e dati ad alta definizione: Fornisce video HD, dati e dati di controllo seriale tramite IP, rendendolo ideale per applicazioni in tempo reale.
Tecnologia anti-interferenza: Incorpora il salto automatico di frequenza (FHSS) e la modulazione adattiva per mantenere una comunicazione stabile anche in ambienti difficili con alte interferenze.
Topologia di rete flessibile: Supporta sia le configurazioni punto-punto che punto-multipunto (topologia stellare), offrendo versatilità per vari scenari di implementazione.
Trasmissione di dati stabileLe caratteristiche della tecnologia adattiva di codifica che regola automaticamente gli schemi di codifica e modulazione in base alla qualità del segnale, riducendo al minimo il jitter di trasmissione in base alle condizioni di fluttuazione del segnale.
Controllo automatico della potenzaIl sistema ottimizza la qualità della trasmissione e estende la gamma di comunicazione regolando automaticamente la potenza di uscita in base alla forza del segnale e alla velocità dei dati, riducendo il consumo di energia.
Dati seriali su IP: Ottenere facilmente informazioni sulle porte seriali tramite IP, rendendolo perfetto per le applicazioni nelle flotte di veicoli terrestri senza equipaggio (UGV) e negli sciami di veicoli aerei senza equipaggio (UAV).
Port Ethernet multipli: dotato di tre porte Ethernet per un'integrazione senza soluzione di continuità con vari dispositivi e terminali.
Input di larghezza di tensione: Supporta un ampio intervallo di tensione di ingresso da 5-32V, garantendo la compatibilità con diverse fonti di alimentazione.
Comunicazione a bassa latenza: ottimizzato per la comunicazione IP a bassa latenza, garantendo la trasmissione dei dati in tempo reale con un minimo di ritardo.
Gestione completa della rete: Include una WebUI per una facile configurazione e gestione, insieme al supporto per il software di gestione della rete.
Integrazione di piattaforme di terze parti: fornisce accesso alle API per una facile integrazione con piattaforme e sistemi di terze parti senza equipaggio.
L'FDM-66MN è una soluzione ideale per applicazioni impegnative come il monitoraggio remoto, i veicoli autonomi e le flotte di droni.garantisce un funzionamento affidabile ed efficiente anche negli ambienti più complessi.
Interfaccia
Specificità
| GENERALE | ||
| Tecnologia | Base wireless basata sullo standard tecnologico wireless TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES ((128/256) livello opzionale-2 | |
| Tasso di dati | 30 Mbps ((Uplink e Downlink) | |
| Distribuzione media adattativa della velocità dei dati del sistema | ||
| Supporto agli utenti per impostare il limite di velocità | ||
| Distanza | 10km-15km ((Aereo a terra) 500m-3km ((NLOS Da terra a terra) |
|
| Capacità | 16 nodi | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Potenza | 25dBm±2 (2w o 10w su richiesta) Tutti i nodi regola automaticamente la potenza di trasmissione |
|
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-interferenza | Salto di frequenza a banda trasversale automatico | |
| Consumo di energia | Media: da 4 a 4,5 watt Max: 8 watt |
|
| Input di potenza | DC5V-32V | |
| Sensibilità del ricevitore | Sensibilità ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87dBm ((5Mbps) | ||
| 3 MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Band di frequenza | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Modalità di comunicazione | Unicast, multicast, trasmissione | ||||||
| Modalità di trasmissione | Full Duplex | ||||||
| Modalità di rete | Routing dinamico | Aggiornamento automatico delle rotte in base alle condizioni di collegamento in tempo reale | |||||
| Controllo della rete | Monitoraggio da parte dello Stato | Lo stato della connessione /rsrp/snr/distanza/output di uplink e downlink | |||||
| Gestione del sistema | WATCHDOG: tutte le eccezioni a livello di sistema possono essere identificate, ripristinate automaticamente | ||||||
| Ri-trasmissione | L1 | Determinare se ritrasmettere in base ai diversi dati trasportati (AM/UM); | |||||
| L2 | Retradizioni HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Porta seriale | 2x RS232 | |
| Input di potenza | 2*Input di potenza (alternativa) | |
| Controllo della trasmissione dei dati | |||||
| Interfaccia di comando | Configurazione dei comandi AT | Supporto alla porta VCOM/UART e ad altre porte per la configurazione dei comandi AT | |||
| Gestione delle configurazioni | Supporto di configurazione tramite WEBUI, API e software | ||||
| Modalità di funzionamento | Modalità server TCP Modalità client TCP Modalità UDP Multicast UDP MQTT Modbus |
● Quando è impostato come server TCP, il server di porta seriale attende la connessione al computer. ● Quando è impostato come client TCP, il server di porta seriale inizia attivamente una connessione al server di rete specificato dall'IP di destinazione. ●server TCP, client TCP, UDP, multicast UDP, coesistenza TCP server/client, MQTT |
|||
| Tasso di Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modalità di trasmissione | Modalità di passaggio | ||||
| Protocollo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Meccanica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 grammi | |

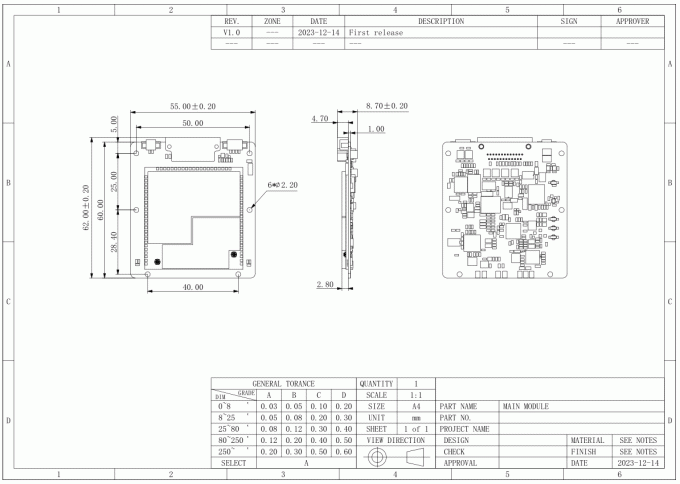

| Dimensione | 60*55*5,7 mm | |
| Stabilità | MTBF≥10000h | |
|
|
