| Marchio: | IWAVE |
| Numero di modello: | FDM-6802PTM |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |

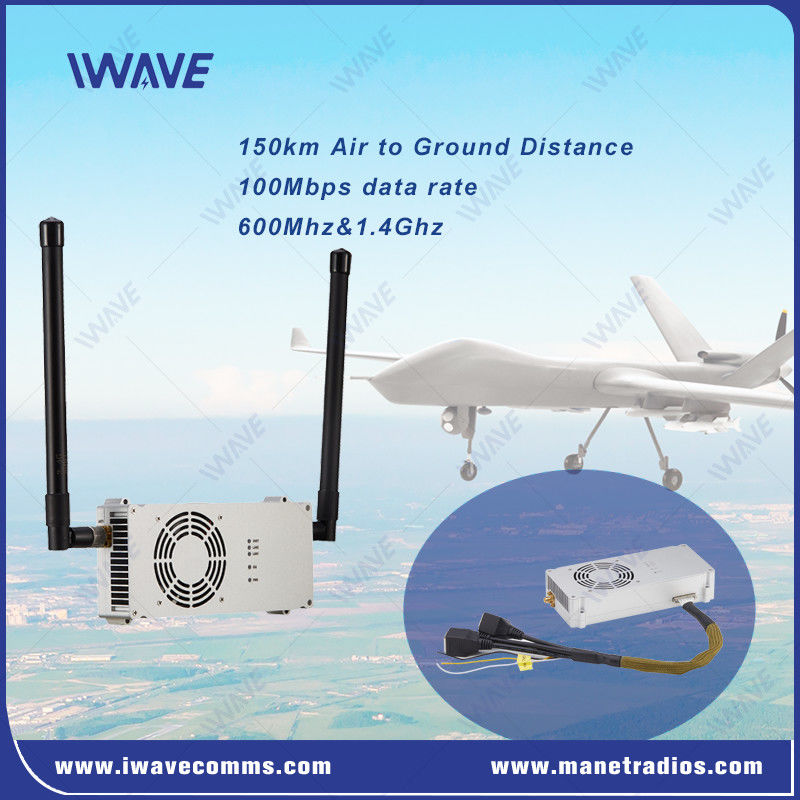

100 Mbps 150 km di trasmettitore di dati di video e controllo dei droni a lungo raggio
Descrizione
ILFDM-615ptmoffre una soluzione di comunicazione wireless robusta e affidabile perdroni ad ala fissaEelicotteri, Abilitazione della trasmissione di dati HD e TTL in tempo reale. Se ti trovi nel campo disorveglianza aerea,Cerca e salva, OMonitoraggio remoto, questo sistema fornisce la connettività necessaria per il successo della missione. È speciale progettato per il downlink video di droni/elicotteri/veicoli fissi per 150 km durante il movimento rapido.
MIMO ANTENNA SMARTFDM-6810ptmFornire una connessione Ethernet a banda larga in tempo reale e a banda larga con velocità di trasmissione di 100 Mbps.
Caratteristiche chiave
|
|
Vantaggio tecnologico
FDM-6810ptmAdotta la tecnologia CA della tecnologia di aggregazione dei vettori, che può aggregare insieme due vettori di larghezza di banda da 20 MHz per ottenere la larghezza di banda del vettore wireless a 40 MHz, migliorando efficacemente le tariffe di trasmissione di uplink e downlink e migliorare la robustezza e l'adattabilità ambientale dell'intero sistema di trasmissione wireless.
1. Supporta una larghezza di banda totale maggiore, supporta l'aggregazione del vettore 20 MHz+20 MHz e la velocità di picco della trasmissione dei dati supera i 100 Mbps.
2. Supporta l'aggregazione del vettore continuo e l'aggregazione del vettore non continuo, che è più flessibile.
3. Supporta l'aggregazione del vettore di diverse larghezze di banda e può regolare la larghezza di banda dell'aggregazione del vettore
Secondo l'interferenza ambientale e le risorse di spettro disponibili, rendendo più facile adattarsi a diversi scenari.
4. Retrasmit su diversi vettori per evitare l'interruzione dei dati dopo che un singolo vettore è stato interferito.
5. Supporta il salto di frequenza di diversi vettori per trovare vettori senza interferenze.
Applicazioni:
Sorveglianza aerea: downlink video in tempo reale per droni e elicotteri ad ala fissa utilizzati nel monitoraggio di grandi aree come bordi, catastrofi naturali o infrastrutture critiche.
Monitoraggio e ispezione remoto: ideale per l'ispezione delle linee elettriche, il monitoraggio della pipeline e il monitoraggio ambientale in cui video e dati vengono trasmessi su lunghe distanze.
Operazioni di ricerca e salvataggio: i dati video e TTL a bassa latenza lo rendono uno strumento perfetto per i primi soccorritori, fornendo consapevolezza situazionale in tempo reale in aree remote o colpite dal disastro.
Difesa e sicurezza: essenziale per le applicazioni militari e delle forze dell'ordine, offrendo sia una comunicazione sicura che la capacità di trasmettere video HD in diretta per operazioni tattiche.
Monitoraggio agricolo: per l'agricoltura di precisione, utilizzando droni ed elicotteri per monitorare i grandi campi agricoli, fornendo sia i dati di feedback video che di telemetria per la gestione delle colture.
Specifiche
|
GENERALE |
Wireless |
|||
|
Tecnologia |
Wireless basato sugli standard tecnologici TD-LTE |
Comunicazione |
1t1r |
|
|
Trasmissione video |
1080p Transmissione video HD, H.264/H.265 Adaptive |
Trasmissione dei dati IP |
Supporta la trasmissione di dati in base ai pacchetti IP |
|
|
Eencryption |
ZUC/Snow3G/AES (128) STANGE OPZIONALE-2 |
Collegamento dati |
Comunicazione duplex completa |
|
|
Velocità dati |
Max 100 Mbps (uplink e downlink) |
Rapporto su e giù |
2d3u/3d2u/4d1u/1d4u |
|
|
Allineare |
UGV: 5-10 km da terra a terra (LOS) |
Catena di ricostruzione automatica |
Restablishment del collegamento automatico dopo errore di collegamento/ RIPLYPROPROGAZIONE DOPO UN CONSIGLIO DEL LINK |
|
|
Capacità |
64Nodes |
Sensibilità |
||
|
MIMO |
2x2 MIMO |
1,4 GHz |
20 MHz |
-102dbm |
|
Trasmissione del potere |
10 watt |
10 MHz |
-100dbm |
|
|
Latenza |
Ritardo dell'interfaccia aerea <30ms |
5MHz |
-96dbm |
|
|
Modulazione |
QPSK, 16QAM, 64QAM |
600MHz |
20 MHz |
-102dbm |
|
Anti-jamming |
Frequency Salping e modulazione adattiva |
10 MHz |
-100dbm |
|
|
Larghezza di banda |
1,4 MHz/3MHz/5MHz/10MHz/20MHz/40MHz |
5MHz |
-96dbm |
|
|
Consumo energetico |
30 watts |
Opzione di frequenza |
||
|
Input di potenza |
DC24V-DC27V |
1,4 GHz |
1420MHz-1530MHz |
|
|
Dimensione |
86*120*24,2 mm |
600MHz |
634MHz-674MHz |
|
|
MECCANICO |
||
|
Temperatura di lavoro |
-20 ℃ ~+55 ℃ |
|
|
Dimensione |
130*100*25mm (antenna non inclusa) |
|
|
Peso |
273g |
|
|
Interfacce |
||
|
Rf |
2 x Sma |
|
|
Ethernet |
1xethernet |
|
|
Comuart |
Porta 3xeriale |
1. Porta seriale di debug |
|
ENERGIA |
Ingresso 1xdc |
DC24V-27V |
|
Interfaccia di comando |
Alla configurazione del comando |
API/HTTP/UART per la configurazione del comando |
|
Gestione della configurazione |
Support Configuration tramite WebUI, API e Software di gestione |
|
|
Modalità di lavoro |
Modalità server TCP |
LWHEN Impostato come server TCP, il server di porta seriale attende la connessione del computer.
LWHEN Imposta come client TCP, il server di porte seriali avvia attivamente una connessione al server di rete specificato dall'IP di destinazione.
Server LTCP, client TCP, UDP, UDP multicast, server TCP/coesistenza client, MQTT
|
|
Tasso di baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocollo |
Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Modalità pass-through |
|
|
Gestione del sistema |
Supporta la funzione del cane da guardia, tutte le eccezioni a livello di sistema possono essere identificate e ripristinate automaticamente |
|
|
|
