Miniato OEM Tri-band Digital IP MESH Data Link
Introduzione
FD-61MN è un modulo di trasmissione dati Digital IP MESH a tribanda in miniatura OEM per droni, UAV, UGV, USV e altri veicoli senza pilota autonomi.Questo collegamento a maglia digitale trasmette video e dati attraverso una rete "senza infrastrutture" in tre bande di frequenza selezionabili dal software di 800 MHz, 1,4 GHz e 2,4 GHz.
Il FD-61MN adotta la tecnologia automatica di salto di frequenza (FHSS) e la modulazione adattiva per l'anti-interferenza in un ambiente RF complesso.Veicoli per tutto il terreno e veicoli terrestri senza equipaggio autonomi.
L'architettura a maglia auto-formante e auto-riparabile e le molteplici porte Ethernet e UART consentono al FD-61MN di trasmettere video e telemetria wireless di alta qualità in schiere di UAV e flotta robotica.
Caratteristiche
●Capacità di auto-formazione e auto-guarigione
FD-61MN costruisce una rete a maglia in continua evoluzione che consente ai nodi di unirsi o uscire in qualsiasi momento,con un'architettura decentralizzata unica che fornisce continuità anche quando uno o più nodi vengono persi.
●Capacità di trasmissione di dati molto stabile
Utilizzo della tecnologia adattiva di codifica per cambiare automaticamente i meccanismi di codifica e modulazione in base alla qualità del segnale per evitare grandi fluttuazioni nella velocità di trasmissione quando il segnale cambia.
●Comunicazione a lunga distanza
1Forte capacità di NLOS
2. per i veicoli terrestri senza equipaggio, non-linea di visibilità 1km-3km
3. per veicoli aerei senza equipaggio, aria-terra 10 km
●Controllare con precisione lo sciame di UAV o la flotta di UGV
Porta seriale 1: Invio e ricezione (dati seriali) tramite IP (indirizzo + porta) in questo modo, un centro di controllo può controllare con precisione più unità UAV o UGV.
Porta seriale 2: trasmissione e trasmissione trasparenti di dati di controllo di invio e ricezione
Applicazione
●Linconi video e dati wireless avanzati per droni, UAV, UGV, USV
●FD-61MN fornisce servizi di video e dati HD basati su IP per unità tattiche altamente mobili nel campo della sicurezza e della difesa.

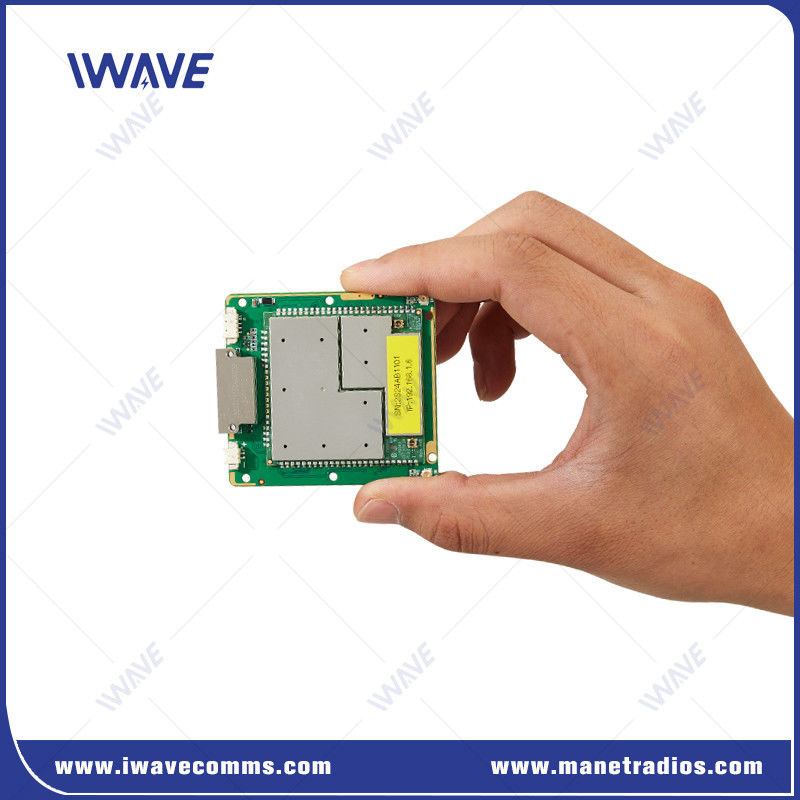

●FD-61MN è un formato OEM (bare board) per l'integrazione di piattaforme in un gran numero di sistemi robotici.
●FD-61MN può ricevere e trasmettere dati di controllo telemetrico tramite indirizzo IP e porta IP per controllare con precisione ciascuna unità in sistemi multi-robot.
●L'aggiunta di amplificatori potrà aumentare il raggio d'azione
Specificità
| Tecnologia | Adhoc basato sullo standard tecnologico TD-LTE |
| Crittografia | ZUC/SNOW3G/AES128 Strato facoltativo-2 |
| Tasso di dati | Max 30Mbps ((Uplink e Downlink) |
| Distanza di comunicazione | 10 km da aria a terra NLOS da terra a terra 1-3 km |
| Nodo | 16 nodi |
| Potenza RF | 23dBm±2 (2w, 5w o 10w su richiesta) |
| Latenza | Da fine a fine≤5ms-15ms |
| Modulazione | QPSK adattivo, 16QAM, 64QAM |
| Anti-interferenza | FHSS ((Spectrum di diffusione del salto di frequenza) |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo di energia | 5 watt |
| Input di potenza | DC5-32V |
| Dimensione | 60*55*5,7 mm |
| Peso | 26 g |
| Frequenza tri-banda | 1.4G: 1420 MHz-1530 MHz |
| 800 MHz: 806 MHz-826 MHz | |
| 2.4 GHz: 2402-2481 MHz | |

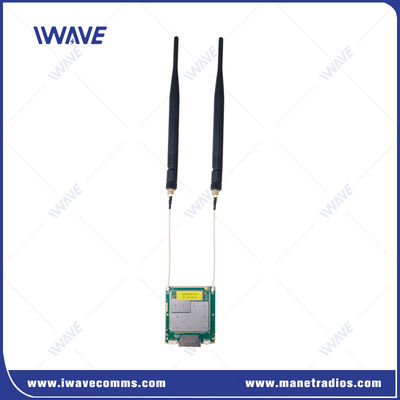

| RF | 2 x IPX |

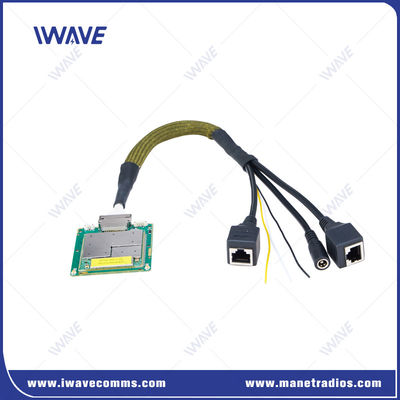

| Porta LAN | Port Ethernet 3x |
| Comune | 1xCOMUART |
| Input di potenza | 1* DC5-32V |
