| Marchio: | IWAVE |
| Numero di modello: | FDM-6600 |

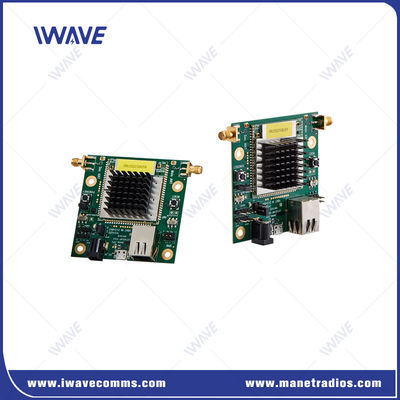

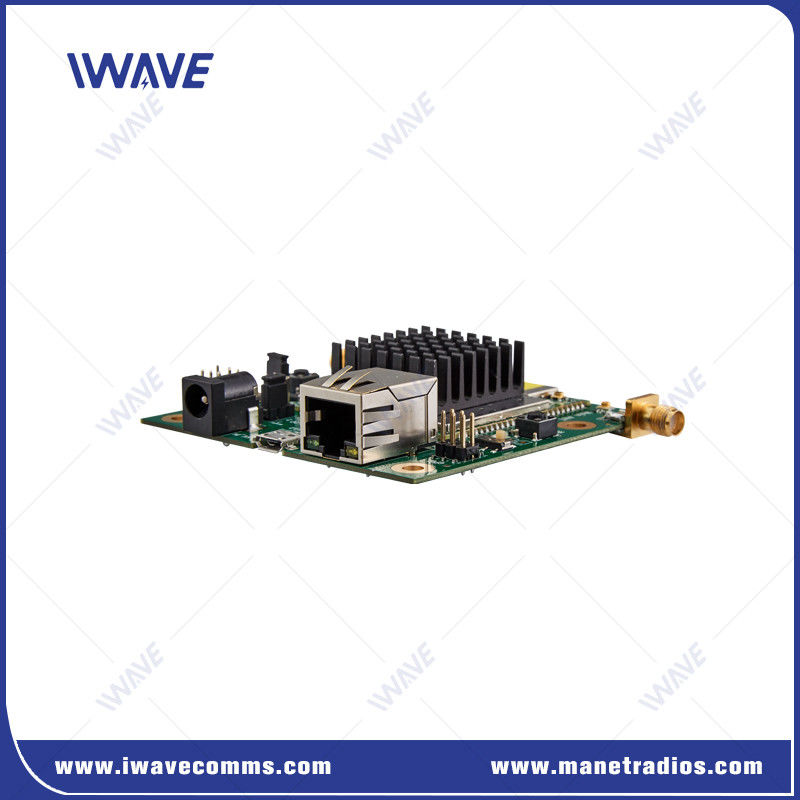

Modulo di trasmissione dei dati video a banda larga NLOS wireless
Introduzione
FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module è un dispositivo di comunicazione avanzato progettato per soddisfare le elevate richieste degli ambienti industriali moderni.È progettato per fornire una connessione senza soluzione di continuità e robusta per una varietà di applicazioni che richiedono la trasmissione di dati e video in tempo realeCon il suo supporto per protocolli wireless di rete multipli, questo dispositivo garantisce uno scambio di dati affidabile ed efficiente, rendendolo un componente integrante di qualsiasi impianto industriale.
Questo prodotto vanta una serie di protocolli supportati, tra cui TCP/IP per la comunicazione di rete standard, UDP per la consegna di dati più veloce e senza connessione, DHCP per l'assegnazione dinamica di indirizzi IP,DNS per la risoluzione dei nomi di dominio, e HTTP/HTTPS per un accesso sicuro al web.La versatilità nel supporto al protocollo garantisce che il dispositivo possa integrarsi senza intoppi con le infrastrutture di rete esistenti e soddisfare i diversi requisiti operativi.
Caratteristiche chiave
Crittografia: AES a 128 bit per il trasferimento remoto sicuro dei dati
Protocolli supportati: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS per facilitare i protocolli wireless di rete
Certificazioni:MIC, CE garantendo la conformità e la sicurezza
Fornitore di alimentazione:5VDC per mantenere un funzionamento affidabile
Tipo di antenna: esternaconnettore SMA
Applicazione del modulo PCB per la trasmissione di dati video a banda larga NLOS wireless
Sorveglianza e sicurezza:È ampiamente utilizzato nei sistemi di sicurezza per il monitoraggio di grandi aree come i centri delle città, i parchi industriali, gli aeroporti e i confini.Diverse telecamere possono trasmettere video in diretta a una sala di controllo centrale, migliorando la consapevolezza della situazione e le capacità di risposta.
Trasmissione e copertura degli eventi:Nel settore della radiodiffusione, i sistemi wireless punto-multipunto consentono la trasmissione di video dal vivo da varie località in occasione di un evento (come stadi sportivi, concerti,(o conferenze) a uno studio di produzione o a un furgone di trasmissione, facilitando la copertura e la produzione in tempo reale.
Risposta di emergenza:Durante disastri naturali, incidenti o altre emergenze, i primi soccorritori possono utilizzare la trasmissione video wireless per condividere feed video in tempo reale da droni, telecamere,o telecamere montate su veicoli con centri di comando, favorendo un processo decisionale e un coordinamento più rapidi.
Specificità
| GENERALE | ||
| Tecnologia | Wireless basato su standard tecnologici TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES(128) livello opzionale-2 | |
| RATTO DATI | 30 Mbps ((Uplink e Downlink) | |
| Distanze | 10km-15km ((Aereo a terra) 500m-3km ((NLOS Terra a terra) | |
| Capacità | Topologia stellare, punto a 17-pint | |
| Potenza | 25 dBm (2w o 10w su richiesta) | |
| LATENZA | Trasmissione di un salto ≤ 30 ms | |
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto di frequenza a banda trasversale automatico | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo di energia | 5 watt | |
| Input di potenza | DC5V | |
| Sensibilità | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Band di frequenza | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Livello elettrico | 2Dominio di tensione.85V e compatibile con il livello 3V/3.3V | |
| Dati di controllo | Modalità TTL | |
| Tasso di Baud | 115200bps | |
| Modalità di trasmissione | Modalità di passaggio | |
| Livello di priorità | Quando la trasmissione del segnale è bloccata, i dati di controllo saranno trasmessi in priorità | |
| Nota:1I dati trasmessi e ricevuti vengono trasmessi sulla rete. Dopo aver effettuato una rete con successo, ogni nodo FDM-6600 può ricevere dati seriali. 2Se si desidera distinguere tra invio, ricezione e controllo, è necessario definire il formato da soli | ||
| Interfacce | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Potenza | Input DC | |
| Indicatore | LED tricolore | |
| Meccanica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 grammi | |
| Dimensione | 7.8*10,8*2 cm | |
| Stabilità | MTBF≥10000h | |
|
|
