| Marchio: | IWAVE |
| Numero di modello: | FDM-6600 |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |

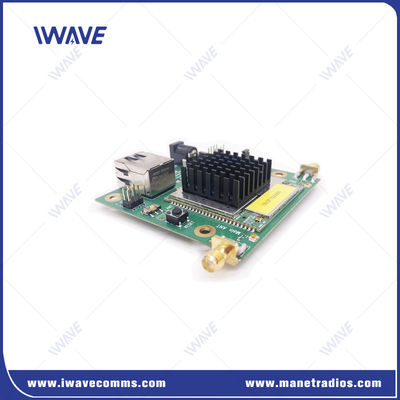

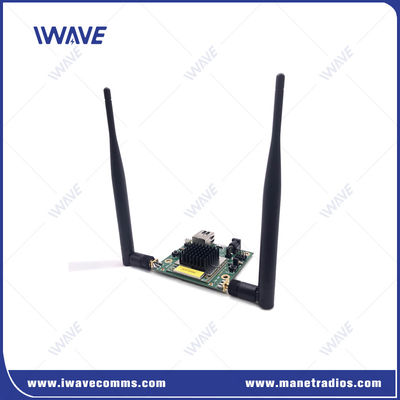

Mimo Digital Data Link per gli UAV mobili e la robotica che trasmettono video in NOS
Introduzione
FDM-6600 adotta l'architettura FPGA, multi-forma d'onda, ultra-banda larga, tecnologia di salto di frequenza ad alta velocità come nucleo,può fornire una rete privata senza soluzione di continuità e altamente sicura anche in condizioni di non linea di vista (NLOS) e di movimento rapidoQuesta rete può essere configurata in topologie a catena, stella o casuale.
Con le sue funzionalità di streaming di dati sicuri, il robusto collegamento IP wireless aiuta gli utenti a controllare i veicoli senza equipaggio di grado militare in modo più rapido, sicuro e sistematico.
Caratteristiche
Adottare l'architettura FPGA, la multiforma d'onda, l'ultra larghezza di banda, l'alta velocità di frequenza e altre tecnologie
Non dipende dalle stazioni base, in grado di formare una rete a banda larga senza fili decentralizzata in modo efficiente e rapido
Fornire un'interfaccia IP per realizzare l'interconnessione e l'interazione con altri dispositivi IP
L'anti-interferenza COFDM / broadband carrier frequence hopping può migliorare la qualità del collegamento in un ambiente RF complesso
Performance eccellente per percorsi multipli e NLOS
La modulazione radio adattiva da QPSK a 64QAM è continuamente ottimizzata per pacchetto per ottimizzare le prestazioni del collegamento in ambienti dinamici
Il software definisce le dimensioni dei canali per un riutilizzo efficiente dello spettro
Il software definisce la frequenza di funzionamento dell'applicazione globale
La codifica di convoluzione, la correzione degli errori in avanti (FEC), la ritrasmissione ACK, la fusione del rapporto massimo, il multiplexing spaziale e la codifica dei blocchi spazio-temporali sono
utilizzato per la trasmissione robusta di dati sullo spettro acustico
Applicazione
| FDM-6600 è un avanzato MIMO Advanced Wireless Video and Data Links progettato con peso leggero, piccole dimensioni e bassa potenza.Telemetria) in un singolo canale RF a banda larga ad alta velocità, che lo rendono perfetto per UAV, veicoli autonomi e robotica mobile per varie industrie. |  |
Specificità
| GENERALE | ||
| Tecnologia | Wireless basato su standard tecnologici TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES(128) livello opzionale-2 | |
| RATTO DATI | 30 Mbps ((Uplink e Downlink) | |
| Distanze | 10km-15km ((Aereo a terra) 500m-3km ((NLOS Terra a terra) | |
| Capacità | Topologia stellare, punto a 17-pint | |
| Potenza | 23dBm±2 (2w o 10w su richiesta) | |
| LATENZA | Trasmissione di un salto ≤ 30 ms | |
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto di frequenza a banda trasversale automatico | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo di energia | 5 watt | |
| Input di potenza | DC5V | |
| Sensibilità | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Band di frequenza | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Livello elettrico | 2Dominio di tensione.85V e compatibile con il livello 3V/3.3V | |
| Dati di controllo | Modalità TTL | |
| Tasso di Baud | 115200bps | |
| Modalità di trasmissione | Modalità di passaggio | |
| Livello di priorità | Quando la trasmissione del segnale si interrompe, i dati di controllo saranno trasmessi in priorità | |
| Nota:1I dati trasmessi e ricevuti vengono trasmessi sulla rete. Dopo aver effettuato una rete con successo, ogni nodo FDM-6600 può ricevere dati seriali. 2Se si desidera distinguere tra invio, ricezione e controllo, è necessario definire il formato da soli | ||
| Interfacce | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Potenza | Input DC | |
| Indicatore | LED tricolore | |
| Meccanica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 grammi | |
| Dimensione | 7.8*10,8*2 cm | |
| Stabilità | MTBF≥10000h | |
|
|
