| Marchio: | IWAVE |
| Numero di modello: | FD-61MN |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |

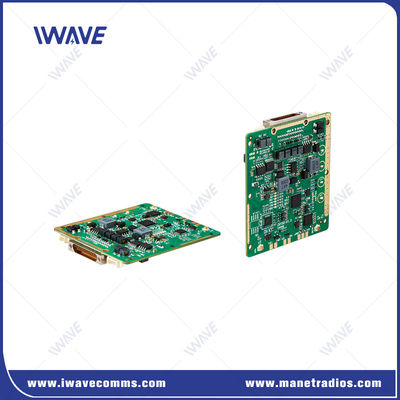

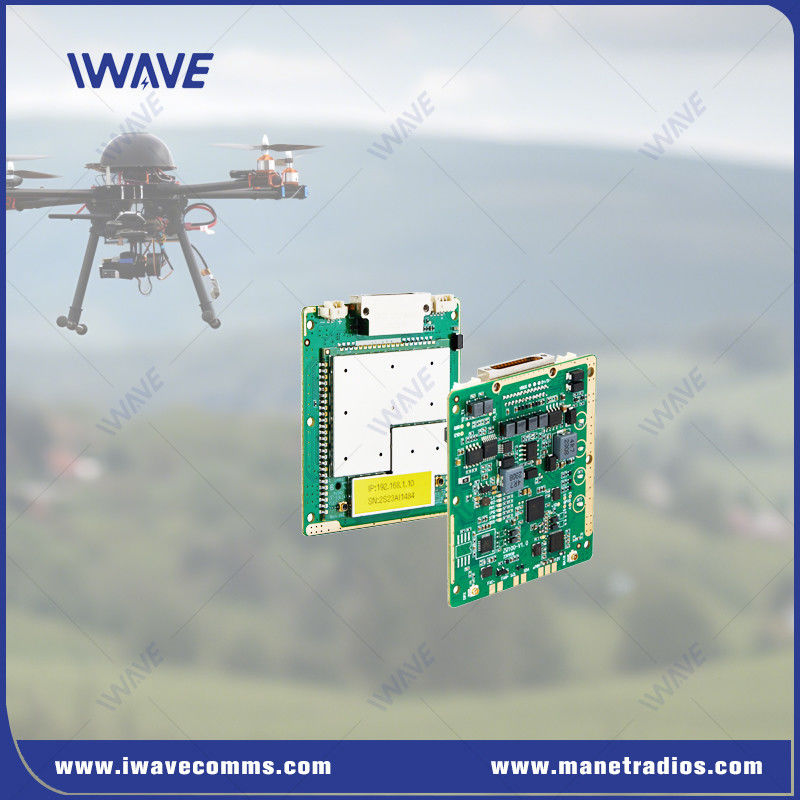

4K Video e dati di telemetria OEM MINI Mesh Moduli
Introduzione
IWAVE ha lanciato la radio definita dal software FD-61MN progettata per fornire una rete di maglie di sicurezza informatica per comunicazioni senza equipaggio a piccole dimensioni e a 10 km di distanza, comprese le comunicazioni ad alta velocità,video e dati ad alta definizione.
Il collegamento dati FD-61MN può formare reti ad-hoc.La riallocazione delle fasce orarie può essere effettuata al fine di fornire dati di streaming video 4k ad alta larghezza di banda e telemetria mavlink per un partecipante specifico.
Caratteristiche chiave
FD-61MN è un modulo intelligente avanzato MANET SDR che consente la creazione di reti a maglia wireless robuste, auto-formanti e auto-riparabili.fornisce sicurezza, connettività altamente affidabile per una serie di applicazioni impegnative, compresa la trasmissione video in tempo reale per la sorveglianza mobile, le comunicazioni NLOS (non line of sight),e comando e controllo di droni e robotica.
●Interfaccia plug-in per l'aviazione di elevato livello
I connettori J30JZ hanno i vantaggi di un piccolo spazio di installazione, peso leggero, connessione affidabile, buona schermatura elettromagnetica, buona resistenza agli urti,ecc. per garantire una comunicazione stabile e affidabile.
Configurare diversi pin e prese per soddisfare le varie esigenze di connessione e comunicazione
●Sicurezza
1. Crittografia ZUC/SNOW3G/AES128
2. Supporto per l' utente finale definire password
●Ampio consumo di energia
Input di larga tensione: DV5-32V
●Progettazione in miniatura per una facile integrazione
1Dimensioni: 60*55*5,7 mm
2Peso: 26 g.
3. IPX RF Pot: adotta IPX per sostituire il connettore SMA tradizionale per risparmiare spazio
4. i connettori J30JZ risparmiano molto tempo per l'integrazione con esigenze di spazio ridotto
Applicazione
Mini UAS
Sciame di UAV
UAS di droni
UGV
Estensione wireless Ethernet
Telemetria wireless
NLOS Trasmissione video wireless
Sistemi di controllo wireless
Specificità
| GENERALE | ||
| Tecnologia | MESH basato sullo standard tecnologico wireless TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES(128) livello opzionale-2 | |
| Tasso di dati | 30 Mbps ((Uplink e Downlink) | |
| Distribuzione media adattativa del tasso di sistema | ||
| Supporto agli utenti per impostare il limite di velocità | ||
| Distanza | 10 km (da aria a terra) 1km-3km ((NLOS da terra a terra) | |
| Capacità | 16 nodi | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Potenza | 25dBm±2 (2w o 10w su richiesta) | |
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-interferenza | Salto di frequenza a banda trasversale automatico | |
| Consumo di energia | Media: da 4 a 4,5 watt Max: 8 watt | |
| Input di potenza | DC5V-32V | |
| Sensibilità del ricevitore | Sensibilità ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87dBm ((5Mbps) | ||
| 3 MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Controllo della trasmissione dei dati | |||||
| Interfaccia di comando | Configurazione dei comandi AT | Supporto alla porta VCOM/UART e ad altre porte per la configurazione dei comandi AT | |||
| Configurazione | Supporto di configurazione tramite WEBUI, API e software | ||||
| Modalità di funzionamento | Modalità server TCP Modalità client TCP Modalità UDP Multicast UDP MQTT Modbus | ●Quando impostato come server TCP, il server di porta seriale attende la connessione al computer. ●Quando è impostato come client TCP, il server di porta seriale inizia attivamente una connessione al server di rete specificato dall'IP di destinazione. ●Server TCP, client TCP, UDP, multicast UDP, coesistenza TCP server/client, MQTT | |||
| Tasso di Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modalità di trasmissione | Modalità di passaggio | ||||
| Protocollo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
