| Marchio: | IWAVE |
| Numero di modello: | FIM-2410 |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |

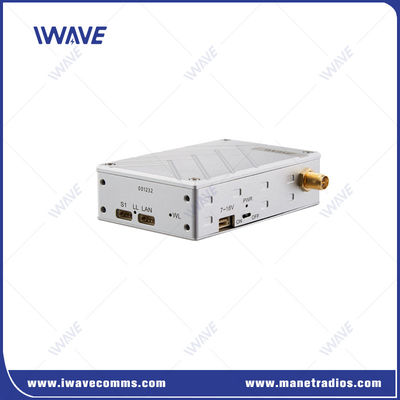

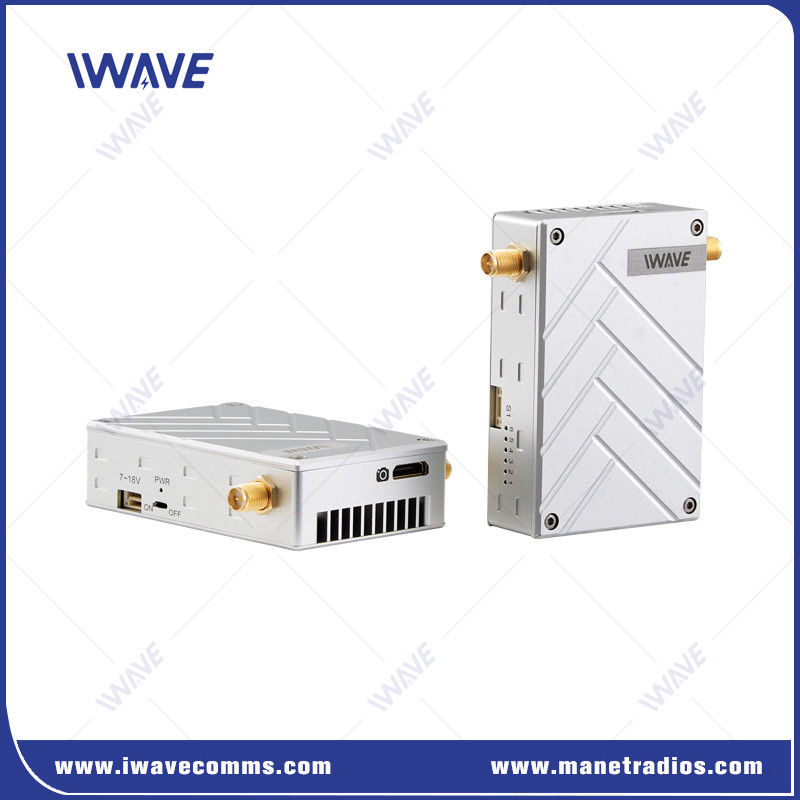

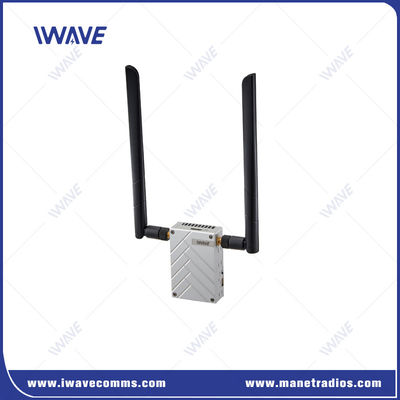

Trasmettitore video drone da 10 km per teletrasmissione e teletrasmissione HDMI
Introduzione
FIM-2410 è un trasmettitore video drone da 10 km per video HD in tempo reale e dati telemetrici con banda 2,4 GHz.
Perché molti segnali wireless hanno trasmesso sulle bande di 2,4 GHz, per evitare le interferenze,FIM-2410 utilizza la tecnologia TDD-COFDM e l'alta sensibilità per garantire un collegamento wireless stabile in ambienti urbani e affollati.
"Lightweight" ((93 g) collegamento bidirezionale di dati incorporato appositamente progettato per consentire operazioni autonome per droni commerciali e industriali.
Dispone di un avanzato meccanismo di crittografia AES128 per impedire l'accesso non autorizzato al tuo feed video wireless, ed è anche compatibile con una vasta gamma di controllori di volo,software e carichi utili della missione.
Caratteristiche chiave ● Un algoritmo speciale consente 12 km con una migliore qualità dell'immagine 1080P ● Connessione a monitor intelligenti tramite HDMI per il monitoraggio video live ● Breve ritardo da fine a fine 15-30 ms ● Supporta le bande non autorizzate 2,3 GHz, 2,4 GHz e 2,5 GHz ● ricevitore di video HD e telemetria ● Supporta Pixhawk2/cubo/V2.4.8/4 e Apm 2.8 ● Software di supporto: Mission Planner e QGround ● Comunicazione con i droni + elaborazione e analisi video ● collegamento bidirezionale integrato di dati per UAV e droni autonomi ● Supporto dell'interfaccia Ethernet TCPIP/UDP ● Tecnologia CNC con doppia alluminio, buona resistenza agli urti e buona dissipazione del calore ● Temperatura di funzionamento: -40°C+85°C ● Dimensione complessiva: 72*47x19 mm ● Peso: 93 g |
|
Multiplexing per divisione ortogonale di frequenza codificata (COFDM)
Eliminare efficacemente le interferenze di percorsi multipli, risolvere il problema dell'efficienza e migliorare l'affidabilità della trasmissione.
La latenza bassa da fine a fine
● La latenza da tx a rx è inferiore a 33 ms.
● CABAC entropy encoding e elevato tasso di compressione per garantire alta qualità video a basso bitrate
● Ogni fotogramma è codificato alla stessa dimensione per garantire nessuna latenza aggiuntiva nel canale wireless causata da un grande fotogramma I.
● Decodifica ultra veloce per il display.
Comunicazione a lunga distanza
Modulazione avanzata, alogritmo FEC, PA ad alte prestazioni e modulo RF per ricevitori ultra sensibili per mantenere un collegamento wireless stabile e a lungo raggio tra l'unità aerea e la stazione di controllo a terra.
-40°C - +85°C
Tutti i chip e i componenti elettronici sono appositamente progettati con tolleranza di grado industriale -40°C~85°C

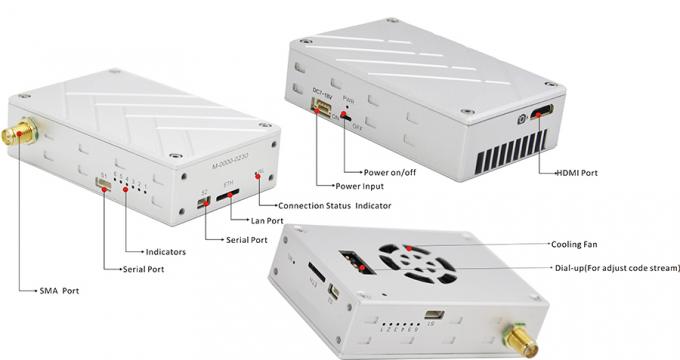

Diversi porti
Il trasmettitore video UAV FIM-2410 offre varie porte HDMI, LAN e due porte seriali bidirezionali.Queste porte consentono la trasmissione di dati video e telemetrici HD fino a 10 km tra la stazione di terra e l'unità aerea.La porta seriale e' progettata per essere usata con il pilota automatico Cube, Pixhawk 2/V2.4.8/4, Apm 2.8.
Applicazione
I droni con collegamento wireless video streaming in tempo reale hanno una varietà di applicazioni in fotografia, sorveglianza, agricoltura,salvataggio in caso di catastrofe e trasporto di cibo in aree remote o difficili delle città.
Specifica del trasmettitore video del drone
| Frequenza | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz per la vostra scelta |
| Detezione degli errori | LDPC FEC/Video H.264/265 Super Correzione di errore |
| Potenza RF trasmessa | 1 Watt (aria-terra 10-16 km) |
| Consumo di energia | TX: 10 watt |
| RX: 6 watt | |
| Larghezza di banda di frequenza | 4/8MHz |
| Latenza | ≤ 15-25 ms |
| Tasso di trasmissione | 3-5 Mbps |
| Siate sensibili | -100 dBm@4Mhz, -95 dBm@8Mhz |
| Spazio colore video | Impostazione di default 4:2:0 |
| Antenna | 1T1R |
| Interfaccia di ingresso/uscita video | HDMI mini TX/RX, o trasformare FFC in HDMI-A RX/TX |
| Formato compresso del video | H.264+H.265 |
| Bitrate | Fino a 115200bps (regolamento software) |
| Crittografia | AES 128 |
| Distanza di trasmissione | Air to ground 10 km-12 km |
| Orario di avvio | < 30 anni |
| Funzione a doppio senso | Supporto simultaneo di dati video e duplex |
| Dati | Supporto TTL |
| Fornitore di alimentazione | DC 7-18V |
| Interfaccia | 1080P/60 HDMI Mini RX x1 |
| Ethernet da 100 Mbps a USB / RJ45 su Windows * 1 | |
| S1 TTL porta seriale bidirezionale x1 | |
| Input di potenza x1 | |
| Luce di indicazione | Status di ingresso/uscita HDMI |
| Trasmissione e ricezione | |
| Stato di funzionamento della scheda video | |
| Potenza | |
| HDMI | HDMI mini/cavo piatto flessibile (FFC) |
| Intervallo di temperatura | Temperatura di funzionamento: -40 °C ~ + 85 °C |
| Temperatura di conservazione: -55°C ~+ 100°C | |
| Disegno dell'aspetto | Tecnologia CNC/ doppio guscio in lega di alluminio con design impermeabile |
| Dimensione | 72*47*19 mm |
| Peso | Tx: 93g/Rx: 93g |
Pacco
|
|
