| Marchio: | IWAVE |
| Numero di modello: | FD-615MT |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |

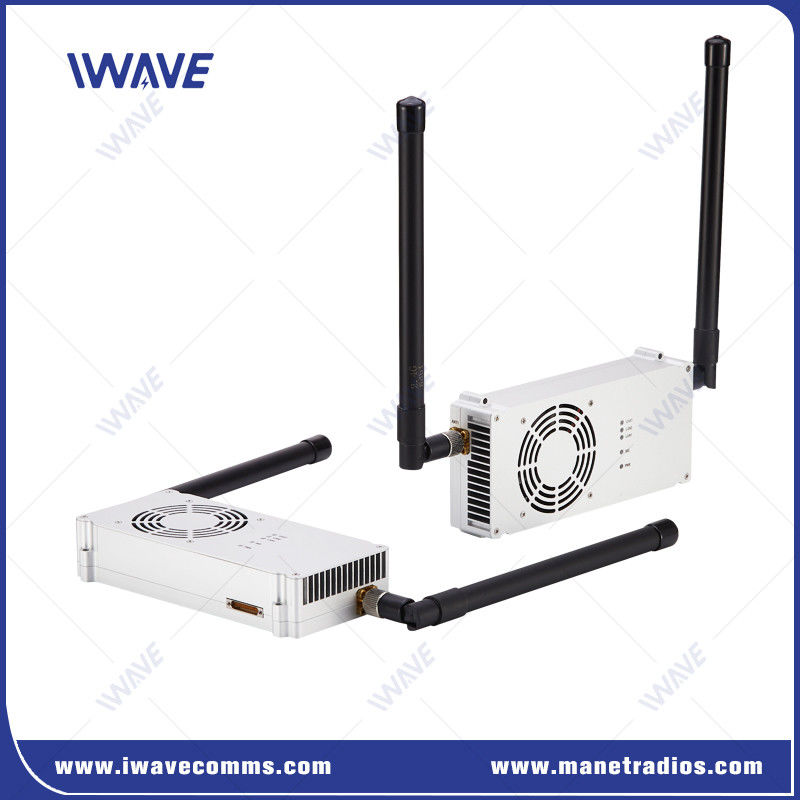

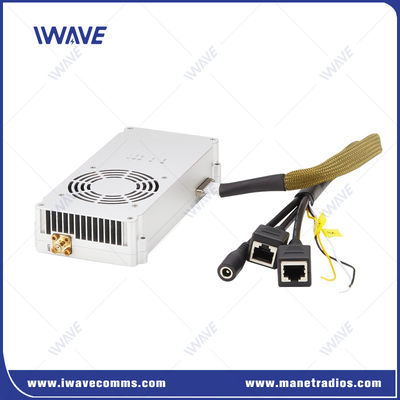

50 KM Drone a lungo raggio TCPIP/UDP MIMO IP MESH Link
Introduzione
FD-615MT 50KM drone a lungo raggio TCPIP/UDP MIMO IP MESH link costruisce un no center, auto-formazione, auto-adattamento e auto-guarigione routing dinamico/
Rete di rete di comunicazione a rete automatica, con routing dinamico, video HD multi-hop,dati multicanale e voce di fedeltà tra diversi nodi della stessa rete in applicazioni complesse.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Ha grandi vantaggi nell'applicazione per la trasmissione wireless VTOL / fixed wing drone / elicottero con un peso di soli 280 g.
È disponibile in versioni da 10W e 20W per creare un collegamento di comunicazione criptato per uno sciame di UAV oltre la linea di vista in ambienti RF complessi.
Caratteristiche chiave
È progettato sulla base dello standard di comunicazione wireless TD-LTE, tecnologie OFDM e MIMO.La rete cambia automaticamente le rotte in base a fattori come il numero di trascettori e l'ambiente del canale.
Offre un collegamento video a terra a piena HD di 50 km con trasmissione bidirezionale di dati per VTOL/drone ad ala fissa/elicottero.in modo da poter vedere e controllare ciò che sta accadendo in diretta.
Il prodotto IWAVE IP MESH calcolerà e valuterà internamente il collegamento corrente in base a fattori quali la resistenza del segnale ricevuto RSRP, il rapporto segnale-rumore SNR e il tasso di errore bit SER.Se la sua condizione di giudizio è soddisfatta, eseguirà il salto di frequenza e selezionerà un punto di frequenza ottimale dall'elenco.il salto di frequenza non verrà eseguito fino a quando non sia soddisfatta la condizione di giudizio.
Dopo l'avvio, cercherà di collegarsi alla rete con i punti di frequenza pre-memorizzati prima dell'ultimo spegnimento.tenterà automaticamente di utilizzare altri punti di frequenza disponibili per la distribuzione della rete.
La potenza di trasmissione di ciascun nodo è regolata e controllata automaticamente in base alla qualità del segnale. |
|
Applicazione
Comunicazione a lunga distanza MESH
Monitoraggio delle pattuglie di linea elettrica e idrologica
Comunicazioni di emergenza per il fuoco, la difesa delle frontiere e l'esercito
Comunicazioni marittime, campo petrolifero digitale, formazione della flotta
Specificità
| Sensibilità | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Generale | Meccanica | ||
| Tecnologia | MESH basato sullo standard tecnologico TD-LTE | Temperatura | -20°C a +55°C |
| Crittografia | ZUC/SNOW3G/AES (128/256) Crittografia opzionale di livello 2 | ||
| Tasso di dati | 30 Mbps (downlink ascendente) | Dimensione | 116*70*17 mm |
| Sensibilità | 10 MHz/-103 dBm | Peso | 190 g |
| Distanza | 50 km (aria-terra) NLSO 3km-10km ((Terra a terra) ((Dipende dall'ambiente effettivo) |
Materiale | Alumini anodizzati in argento |
| Nodo | 16 nodi | Montaggio | Montato sul veicolo/a bordo |
| Modulazione | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Potenza | |
| Anti-interferenza | Salto di frequenza automatico | ||
| Potenza RF | 10 watt | Input di tensione | DC 24V±10% |
| Latenza | Trasmissione di un salto ≤ 30 ms | Consumo di energia | 30 watt |
|
Frequenza |
Interfaccia |
||
| 1.4 GHz | 1420-1530 MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Nota: la banda di frequenza supporta la personalizzazione | Input di potenza | 1 x J30 | |
| Dati TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
| Comune | |
| Livello elettrico | 3.3V e compatibile con 2.85V |
| Dati di controllo | TTL |
| Tasso di Baud | 115200bps |
| Modalità di trasmissione | Modalità di passaggio |
| Livello di priorità | Quando la trasmissione del segnale è interrotta, i dati di controllo verranno trasmessi in priorità |
| Nota:1. I dati trasmessi e ricevuti vengono trasmessi nella rete. Dopo una rete di successo, il nodo FD-615MT può ricevere dati seriali. 2Se si desidera distinguere tra invio, ricezione e controllo, è possibile definire il formato. |
|

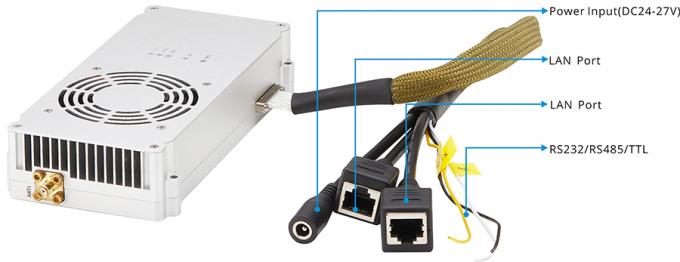

Definizione dell'interfaccia
|
|
