| Marchio: | IWAVE |
| Numero di modello: | FIM-2450 |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |

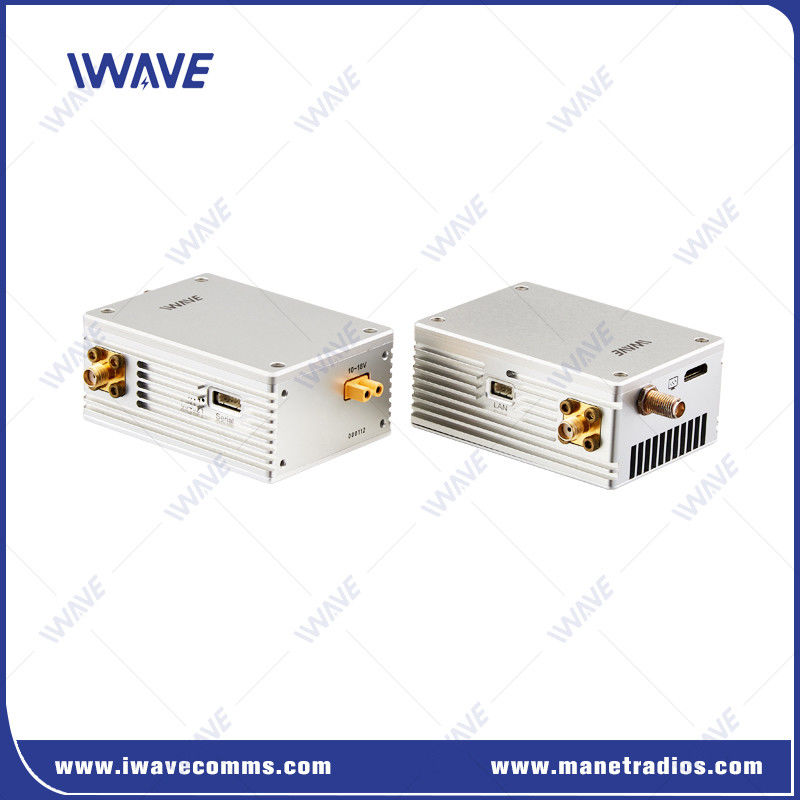

Trasmettitore video e downlink di dati seriali con droni HDMI e SDI a lungo raggio di 50 km
Descrizione
IWAVE FIM-2450 drone HDMI e SDI video trasmettitore e downlink dati seriali fornisce video robusti e canali di controllo per i grandi droni ((VTOL/Fixed wing drone) con HDMI, SDI e IP video input.Fornisce video full HD e dati di controllo del volo MAVLINK comunicazione mobile wireless senza alcuna infrastruttura per 50 km.
Il trasmettitore della telecamera del drone FIM-2450 è basato su una tecnologia TDD-COFDM avanzata,che dà al FIM-2450 la capacità di supportare un throughput elevato fino a 6 Mbps nel canale video e una robustezza superiore nel canale di controllo quando la distanza è di 50 km.
L'unità di bordo del FIM-2450 pesa solo 160 grammi.
Il canale video può essere facilmente collegato tramite l'interfaccia HDMI, l'interfaccia SDI e l'interfaccia Ethernet.
Caratteristiche chiave
|
• Antenna Tx doppia e antenna Rx doppia. • Codifica H.264+H.265/FPGA altamente efficiente |
 |
Operazione a banda 800 MHz e 1,4G
Il trasmettitore video a lungo raggio per droni FIM-2450 utilizza la gamma di frequenze da 806 a 826 MHz e 1428-1448 MHz per evitare interferenze con i sistemi di controllo dell'aeromobile, che di solito sono di 2,4 GHz.
FHSS per l'antiinterferenza
L'Automatic Frequency Hopping Spread Sprectrum (FHSS) sceglierà il miglior canale disponibile da utilizzare per l'antiinterferenza.
Input della fotocamera SDI/HDMI/IP
Input video: porta Ethernet per la fotocamera IP, porta mini HDMI per la fotocamera HDMI e porta SMA per la fotocamera sdi.
Uscita video: HDMI, SDI ed Ethernet.
Controllo di volo
Il FIM-2450 ha due porte seriali full duplex, in grado di trasmettere in modalità wireless il segnale di controllo per il controllore di volo fissato sull'UAV.4.8/4, Apm2.8, ecc. Supporto software a terra Mission Planner e QGround.
Trasmissione criptata
Il trasmettitore video digitale FIM-2450 utilizza AES128 per la crittografia video per garantire che nessuno non autorizzato possa intercettare il tuo feed video.
Applicazione
Il downlink video dei droni è quello di trasmettere video con precisione e rapidità da un luogo all'altro per far vedere chiaramente alle persone a terra cosa sta succedendo in tempo reale.Il trasmettitore video dei droni è anche conosciuto come gli "occhi" dei droniSvolge un ruolo essenziale in caso di emergenza come ispezione delle linee di gasdotti, ispezione ad alta tensione, monitoraggio degli incendi boschivi e ecc.le persone a terra possono rispondere rapidamente una volta che si verifica un evento di emergenza.
Specificità
| Frequenza | 800 MHz | 806~826MHz |
| 1.4 GHz | 1428~1448MHz | |
| Anti-interferenza | Salto di frequenza | |
| Larghezza di banda | 8MHz | |
| Potenza RF | 2W | |
| Distanza di trasmissione | 50 km | |
| Tasso di data | 6Mbps (condivisi tramite video, Ethernet e dati seriali) Il miglior flusso video: 2,5Mbps | |
| Tasso di Baud | 115200 | |
| Rx Sensibilità | - 104 dBm. | |
| Algoritmo di tolleranza di errore wireless | Correzione dell'errore FEC forward/super correzione dell'errore video codec | |
| Ritardo video | Latenza totale per codifica + trasmissione + decodifica 720P/60 < 50 ms 720P/30 < 40 ms 1080P/60 < 80 ms 1080P/30 < 50 ms |
|
| Tempo di ricostruzione del collegamento | < 1s | |
| Modulazione | QPSK di collegamento ascendente/QPSK di collegamento discendente | |
| Formato di compressione video | H.264 | |
| Spazio colore video | 4:2:0 (opzione 4:2(cfr. | |
| Crittografia | AES128 | |
| Orario di inizio | 15 anni | |
| Potenza | DC-12V (718V) | |
| Interfaccia | Le interfacce su Tx e Rx sono le stesse1* Input/Output video: Mini HDMI 1* Input/Output video: SMA (SDI) 1*Interfaccia di ingresso di potenza 2*Interfaccia dell'antenna: SMA 2*seriale (3.3VTTL) 1*LAN (100Mbps) |
|
| Indicatori | Indicatore di stato del collegamento senza fili | |
| Consumo di energia | Tx: 17W ((Max) Rx: 16W | |
| Temperatura | Funzionamento: -40 °C - + 85 °C - 55 °C - + 100 °C | |
| Dimensione | Tx/Rx:73.8 x 54 x 31 mm(esclusi SMA e presa di corrente) | |
| Peso | Tx/Rx: 160 g | |
| Progettazione della cassa in metallo | Artigianato CNC | |
| Conchiglie di doppia lega di alluminio | ||
| Anodizzante conduttivo | ||
|
|
