| Marchio: | IWAVE |
| Numero di modello: | FD-610X |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, D/P |

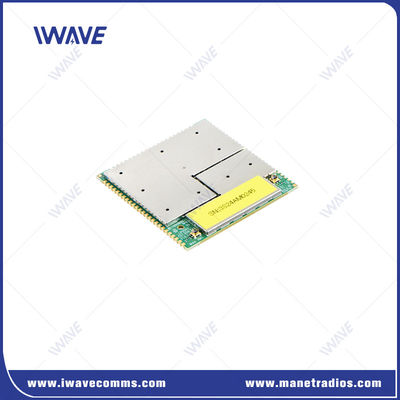

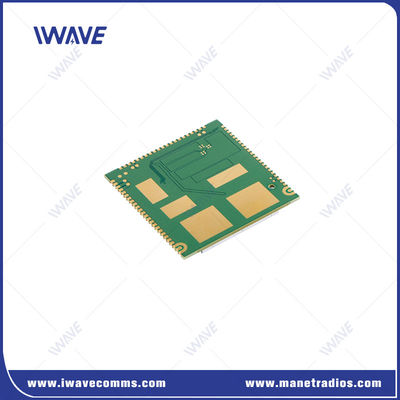

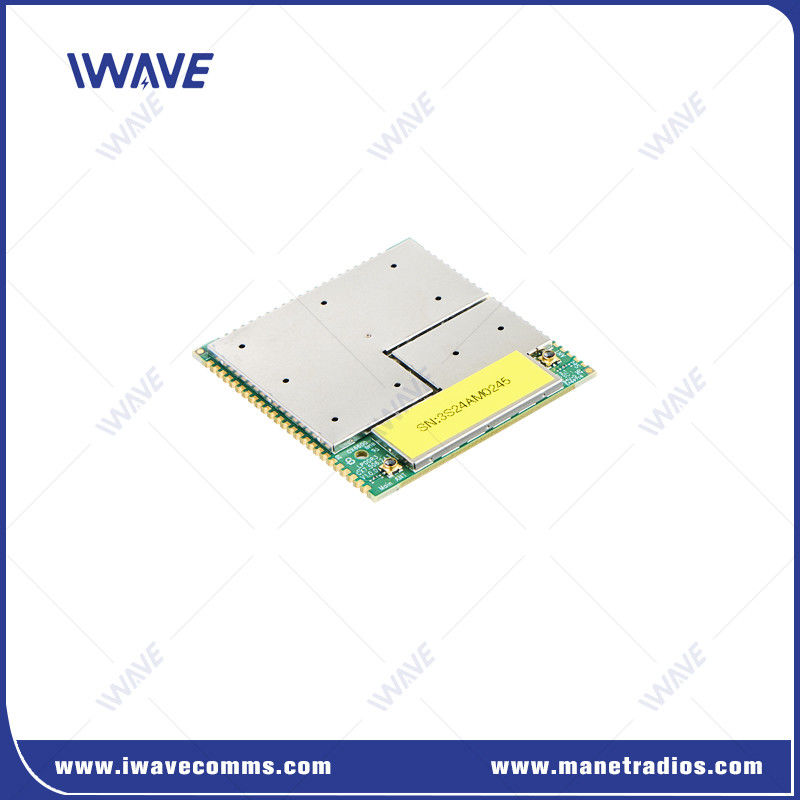

Advanced Soc Development Board Transceiver per la robotica estremamente piccola
Introduzione
Il FD-610X Soc Development Board Transceiver è una nuova classe di trasceiver industriali progettati specificamente per piattaforme robotiche.E'una Radio Software Defined basata sulle nostre forme d'onda MANET MESH altamente robuste. Ottimizza l'utilizzo della larghezza di banda del canale disponibile, evitando collisioni e fornendo una latenza breve e prevedibile dei pacchetti di dati.Ampia larghezza di banda e avanzato sistema di prevenzione delle interferenze (IAS) massimizzano l'efficacia delle comunicazioni in ambienti contestati e forniscono protezione contro gli attacchi elettronici (EA).
Come funziona la FD-610X Soc Development Board?
|
FD-610X Soc Development Boardè progettato per essere abbinato a piattaforme di calcolo complementari supportate, integrato con controllori di volo intelligenti o integrato in piattaforme di robotica a terra.
Il risultato è un potente,Soluzione scalabile per una connettività robotica a lungo raggio resistente e per lo streaming video HD che trasmette su un lungo raggio di visibilità in ambienti difficili e congestionati.
|
 |
Applicazione
Mini UAS
UAS di droni
UGV
Estensione wireless Ethernet
Telemetria wireless
NLOS Trasmissione video wireless
Sistemi di controllo wireless
Specificità
|
Trasmissione |
Dispositivo di acquisizione delle immagini del modulo di controllo principale per l'acquisizione e la codifica dei dati |
Fotocamera |
|
Il modulo di controllo principale invia i dati codificati a FD-610X tramite l'interfaccia USB o HSIC |
Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
|
L'FD-610X invia i dati di immagine codificati all'estremità ricevente attraverso l'interfaccia aerea. |
||
| Ricevere | L'estremità ricevente FD-610X riceve i dati di immagine codificati e li trasmette in modo trasparente al modulo di controllo principale. | |
| FD-610X invia i dati al modulo di controllo principale tramite interfaccia USB o HSIC. | Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
|
Dopo che il modulo di controllo principale riceve i dati, esegue la decodifica e la visualizzazione delle immagini. |
||
| Dimensione del PCB | 43.40*45.00*3.00 mm | |
| RF | Frequenza | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800 MHz: 806-826 MHz |
||
|
Potenza RF |
25 dBm | |
|
Sensibilità (Accesso) |
2.4Ghz ((24415 canale) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz: - 104 dBm 3Mhz:-106dB |
Accesso |
|
1.4Ghz ((14379 canale) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz:-106 dBm |
Accesso |
|
|
800Mhz ((8160 canale) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Accesso |
|
Interfaccia |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 ad alta velocità |
|
|
Stati Uniti |
USB 2.0 ad alta velocità |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
Antenna |
2 |
|
|
