| Marchio: | IWAVE |
| Numero di modello: | FDM-660X |
| MOQ: | 2 |
| prezzo: | Negoziabile |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, D/P |
Modulo di radiotelemetria a lungo raggio con spettro di diffusione a frequenza salta
Introduzione
Soluzione IP SoC wireless per UAV, droni, UGV e robotica e le relative applicazionierformance fornisce immunità multi-path con conseguente throughput veloce e costante a distanze impressionanti!

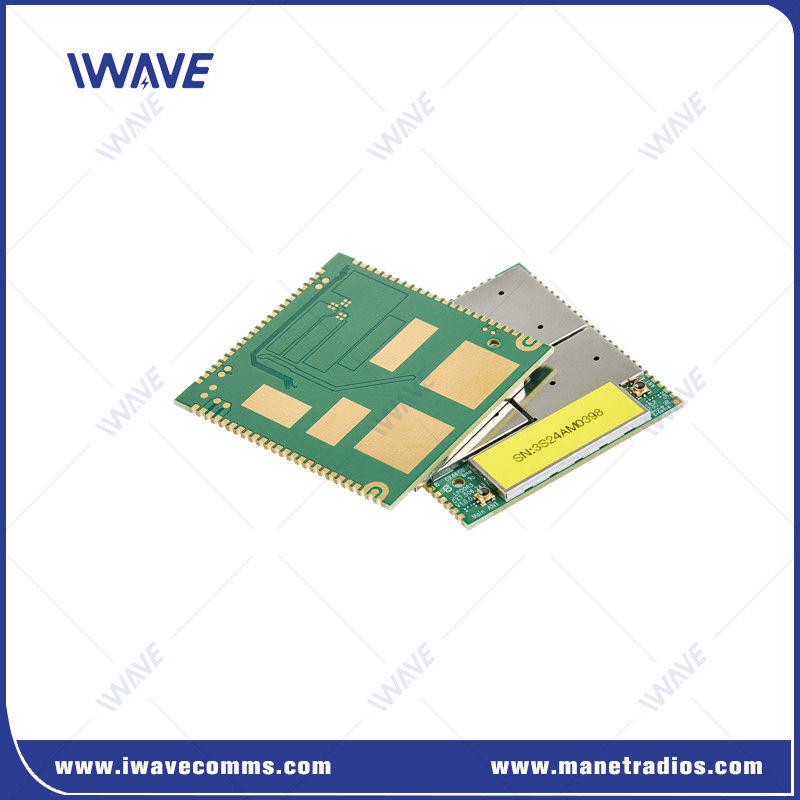

L'FDM-660X Digital Data Link è una soluzione wireless tri-band OEM in miniatura a 800 MHz + 1,4 GHz + 2,4 GHz che fornisce la larghezza di banda e la gamma necessarie per applicazioni complesse ad alta intensità di dati.L'FDM-660X dispone di FHSS per ottenere una robusta prestazione RFIl modulo SoC FDM-660X PTMP è un modulo per applicazioni sensibili alle dimensioni.le capacità a lungo raggio del FDM-660X consentono comunicazioni video e telemetriche wireless di alta qualità.
VantaggiSoluzione IP SoC wireless(FDM-660X):
Supporto a frequenza flessibile:L'FDM-660X opera sulle bande 800 MHz, 1,4 GHz e 2,4 GHz, coprendo un totale di 120 MHz di spettro..
Miglioramento dell'anti-interferenza e della riduzione delle interferenze:Con l'uso di tecnologie OFDM e MIMO, insieme alla modulazione adattiva, queste radio sono progettate per funzionare in modo ottimale anche in ambienti difficili e ad alta interferenza.
Opzioni di canale personalizzabili:L'FDM-660X consente agli utenti di selezionare tra varie larghezze di banda di canale (1.4Le larghezze di banda più piccole offrono un raggio più lungo a scapito di una minore capacità di trasmissione dei dati.
Distanza di comunicazione estesa:L'impiego di questo metodo è stato dimostrato nelle applicazioni reali.FDM-660Xoffre una connettività affidabile fino a 20 km, che lo rende adatto per le comunicazioni a lunga distanza.
La latenza minima:Con un canale a bassa latenza ultra affidabile (URLLC), ilFDM-660Xgarantisce una comunicazione a bassa latenza separando i dati video dai segnali di comando e controllo, garantendo un video ininterrotto e un funzionamento regolare per la robotica.
Roaming senza soluzione di continuità:Equipaggiato con la tecnologia di prevenzione delle collisioni, ilFDM-660Xgarantisce una connettività stabile per i robot terrestri in rapido movimento, come i robot mobili autonomi (AMR) e i quadrupedi, anche in ambienti frenetici.
Specificità delSoluzione IP SoC wireless
| Trasmissione | Dispositivo di acquisizione delle immagini del modulo di controllo principale per l'acquisizione e la codifica dei dati | Fotocamera |
| Il modulo di controllo principale invia i dati codificati a FD-610X tramite l'interfaccia USB o HSIC | Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
| L'FD-610X invia i dati di immagine codificati all'estremità ricevente attraverso l'interfaccia aerea. | ||
| Ricevere | L'estremità ricevente FD-610X riceve i dati di immagine codificati e li trasmette in modo trasparente al modulo di controllo principale. | |
| FD-610X invia i dati al modulo di controllo principale tramite interfaccia USB o HSIC. | Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
| Dopo che il modulo di controllo principale riceve i dati, esegue la decodifica e la visualizzazione delle immagini. | ||
| Dimensione del PCB | 43.40*45.00*3.00 mm | |
| RF | Frequenza | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potenza RF | 25 dBm | |
| Sensibilità (Accesso) |
2.4Ghz ((24415 canale) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz: - 104 dBm 3Mhz:-106dB |
Accesso |
| 1.4Ghz ((14379 canale) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz:-106 dBm |
Accesso | |
| 800Mhz ((8160 canale) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Accesso | |
| Interfaccia | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 ad alta velocità | |
| Stati Uniti | USB 2.0 ad alta velocità | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenna | 2 |
Domande frequenti
1Per quanto riguarda la frequenza, per i test, useremo 2,4 GHz. Tuttavia, possiamo cambiare le bande di frequenza a 1,4G o 800Mhz più tardi se cambiamo le antenne a quelle giuste?Per quanto ne so, questa unità non ha un PA..
Certo. Supporto.
2Se compro solo un campione sperimentale senza la scheda PA, quale gamma otterrò e è possibile aggiungere PA in seguito?
Di quale intervallo del campione di traccia hai bisogno?
Possiamo offrirvi un raggio di 1 ~ 150 km del modulo di collegamento. Si può aggiungere il PA più tardi se si desidera. Min 15 km e il costo massimo 150 km modulo è diverso.
Il modulo può trasferire il segnale su 150 km con il PA da 10 watt per aumentare il segnale.
Se si acquista un modulo di portata di 15 km, anche voi più il PA, la portata è di quasi 15 ~ 17 km.
Video
Video
|
|
