| Marchio: | IWAVE |
| Numero di modello: | FDM-660X |
| MOQ: | 2 |
| prezzo: | Negoziabile |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, D/P |

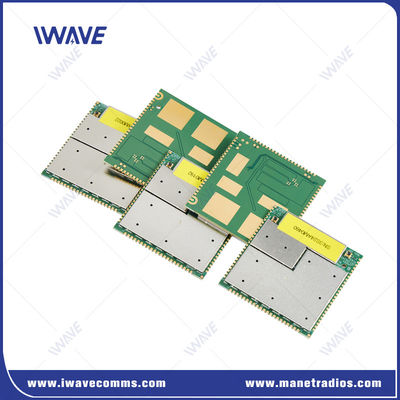

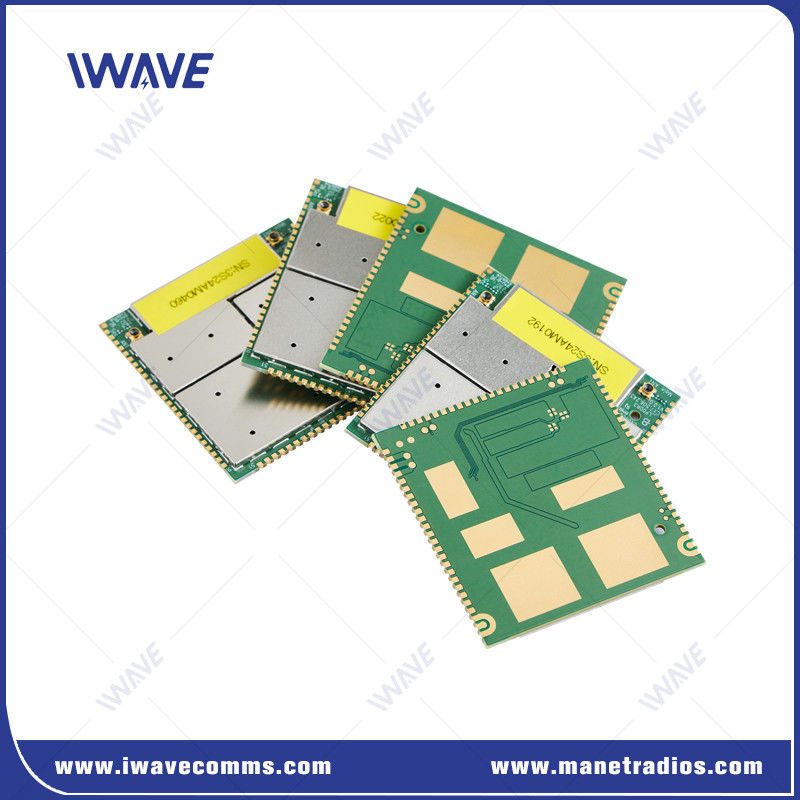

Modulo di radiotelemetria a lungo raggio con spettro di diffusione a frequenza salta
Introduzione
L'FDM-660X è un dispositivo IP PtMP compatto da 200 MW, ottimizzato per comunicazioni a lungo raggio e missioni aeree ad alto tasso di dati.configurazioni di potenza più elevata come un modello da 10 W con PA può raggiungere 100-150 km di collegamento wireless.
Questo sistema sfrutta l'architettura FPGA, supporta la funzionalità multi-forma d'onda, il funzionamento a banda ultra larga e il salto di frequenza ad alta velocità in una topologia stellare.È in grado di gestire sia la trasmissione di dati che di video in varie configurazioni, comprese le impostazioni punto-punto, punto-multipunto e multipunto-multipunto.
VantaggiModulo di telemetria(FDM-660X):
Trasmissione NLOS lunga:Capace di comunicare in modo stabile su distanze comprese tra 500 m e 3 km in condizioni non visibili (NLOS) tra sistemi a terra.
Supporto per i movimenti ad alta velocità:L'FDM-660X mantiene un collegamento di comunicazione stabile anche a velocità fino a 300 km/h, rendendolo ideale per le piattaforme ad alta velocità.
Alta trasmissione:Raggiunge velocità di collegamento ascendente e discendente tra 80Mbps e 100Mbps simultaneamente, garantendo alti tassi di trasferimento dati per applicazioni esigenti.
Potenza autoadattata:Il dispositivo regola automaticamente la potenza di trasmissione e ricezione in base alle condizioni del canale in tempo reale, ottimizzando il consumo di energia e riducendo le interferenze in tutta la rete.
Specifica del modulo di telemetria
| Trasmissione | Dispositivo di acquisizione delle immagini del modulo di controllo principale per l'acquisizione e la codifica dei dati | Fotocamera |
| Il modulo di controllo principale invia i dati codificati a FD-610X tramite l'interfaccia USB o HSIC | Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
| L'FD-610X invia i dati di immagine codificati all'estremità ricevente attraverso l'interfaccia aerea. | ||
| Ricevere | L'estremità ricevente FD-610X riceve i dati di immagine codificati e li trasmette in modo trasparente al modulo di controllo principale. | |
| FD-610X invia i dati al modulo di controllo principale tramite interfaccia USB o HSIC. | Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
| Dopo che il modulo di controllo principale riceve i dati, esegue la decodifica e la visualizzazione delle immagini. | ||
| Dimensione del PCB | 43.40*45.00*3.00 mm | |
| RF | Frequenza | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potenza RF | 25 dBm | |
| Sensibilità (Accesso) |
2.4Ghz ((24415 canale) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz: - 104 dBm 3Mhz:-106dB |
Accesso |
| 1.4Ghz ((14379 canale) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz:-106 dBm |
Accesso | |
| 800Mhz ((8160 canale) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Accesso | |
| Interfaccia | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 ad alta velocità | |
| Stati Uniti | USB 2.0 ad alta velocità | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenna | 2 |
Domande frequenti
1Quanta corrente attinge il modulo?
Il consumo di energia è di circa 4W.
Corrente = consumo di energia diviso per tensione di alimentazione
4 / 12 = 0,33A, se hai un alimentatore da 12 volt.
2Mi serve il modulo di dati video wireless con una portata di trasmissione di 150 km, quale gamma di frequenza è migliore?
Esistono due versioni sulla diversa gamma di frequenze.
L'intervallo di frequenza della prima versione è da 1420 Mhz a 1530 Mhz, con larghezza di frequenza di 110 Mhz per FHSS.
L'intervallo di frequenza della seconda versione è da 806 MHz a 826 MHz o 1420 MHz ~ 1530 MHz, con una larghezza di frequenza di solo 20 MHz o 40 MHz per FHSS.
Il nostro ingegnere ha raccomandato di scegliere la prima versione, in quanto può fornire punti più frequenti tra cui scegliere quando il segnale è debole o interferito.
