| Marchio: | IWAVE |
| Numero di modello: | FDM-660X |
| MOQ: | 2 |
| prezzo: | Negoziabile |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, D/P |
TDD OFDM Modulo a due vie senza fili RC Control Link SDR
Introduzione
Sfruttando una topologia IP star avanzata e un salto di frequenza ad alta velocità, l'FDM-6800 eccelle in ambienti difficili.è perfettamente adatto per una vasta gamma di applicazioni, compresi i sistemi con e senza equipaggio, nonché gli usi sia commerciali che tattici.
IWAVE è specializzata nello sviluppo di soluzioni di rete wireless di livello industriale, con particolare attenzione alle tecnologie mesh e point-to-multipoint per sistemi robotici.le radio wireless a lungo raggio sono progettate per una varietà di applicazioni, compresi UAV, UGV, AMR, robotica mobile, team connessi e settori governativi/difesa.IWAVE consente agli utenti di affrontare sfide complesse costruendo reti di comunicazione adattabili con sistemi senza equipaggio.

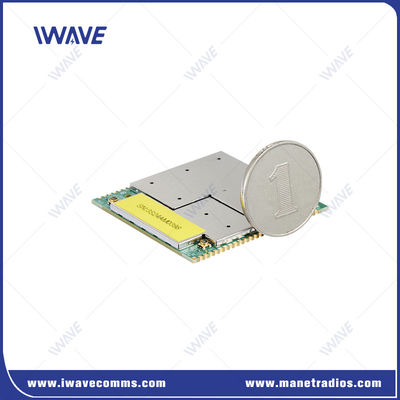

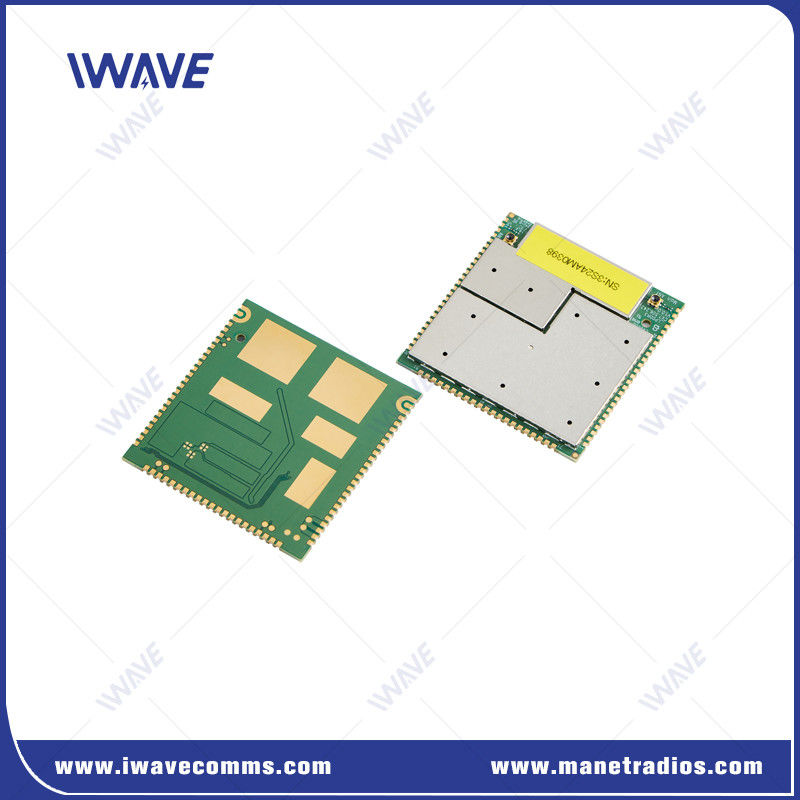

VantaggiModulo SDR(FDM-660X)
|
Supporto tra padroni e schiavi:Un nodo principale può gestire fino a32nodi schiavi. Comunicazione aria-terran: fornisce fino a 20 km di video wireless, MAVLink e trasmissione di dati telemetrici. Trasmissione non in linea di vista (NLOS):trasmissione mobile su 1-3 km in ambienti NLOS. Anti-interferenza:Caratteristiche Spettro di diffusione di frequenza a salto (FHSS) all'interno e attraverso le bande di frequenza per la resistenza alle interferenze. Tri-Supporto per la banda: bande di frequenza selezionabili a800 MHz e 1,4 GHz e 2,4 GHz. Interfacce versatili:Include RJ45, TTL, RS232, RS485, RS422 e SBUS (personalizzabile). Radio definita da software (SDR):Funzionamento intuitivo basato su una pagina web per una facilità di utilizzo e gestione. Software di monitoraggio della rete:Monitoraggio in tempo reale di SNR, RSSI, topologia dei nodi e distanza tra i nodi. |
|
Specifica del modulo di telemetria
| Trasmissione | Dispositivo di acquisizione delle immagini del modulo di controllo principale per l'acquisizione e la codifica dei dati | Fotocamera |
| Il modulo di controllo principale invia i dati codificati a FD-610X tramite l'interfaccia USB o HSIC | Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
| L'FD-610X invia i dati di immagine codificati all'estremità ricevente attraverso l'interfaccia aerea. | ||
| Ricevere | L'estremità ricevente FD-610X riceve i dati di immagine codificati e li trasmette in modo trasparente al modulo di controllo principale. | |
| FD-610X invia i dati al modulo di controllo principale tramite interfaccia USB o HSIC. | Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete | |
| Dopo che il modulo di controllo principale riceve i dati, esegue la decodifica e la visualizzazione delle immagini. | ||
| Dimensione del PCB | 43.40*45.00*3.00 mm | |
| RF | Frequenza | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potenza RF | 25 dBm | |
| Sensibilità (Accesso) |
2.4Ghz ((24415 canale) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz: - 104 dBm 3Mhz:-106dB |
Accesso |
| 1.4Ghz ((14379 canale) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz:-106 dBm |
Accesso | |
| 800Mhz ((8160 canale) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Accesso | |
| Interfaccia | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 ad alta velocità | |
| Stati Uniti | USB 2.0 ad alta velocità | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenna | 2 |
Domande frequenti
1Quanta corrente attinge il modulo?
Il consumo di energia è di circa 4W.
Corrente = consumo di energia diviso per tensione di alimentazione
4 / 12 = 0,33A, se hai un alimentatore da 12 volt.
2Mi serve il modulo di dati video wireless con una portata di trasmissione di 150 km, quale gamma di frequenza è migliore?
Esistono due versioni sulla diversa gamma di frequenze.
L'intervallo di frequenza della prima versione è da 1420 Mhz a 1530 Mhz, con larghezza di frequenza di 110 Mhz per FHSS.
L'intervallo di frequenza della seconda versione è da 806 MHz a 826 MHz o 1420 MHz ~ 1530 MHz, con una larghezza di frequenza di solo 20 MHz o 40 MHz per FHSS.
Il nostro ingegnere ha raccomandato di scegliere la prima versione, in quanto può fornire punti più frequenti tra cui scegliere quando il segnale è debole o interferito.
Video
|
