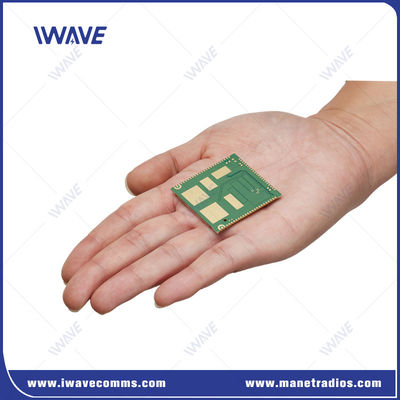

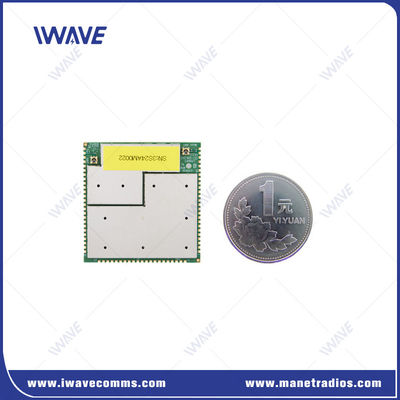

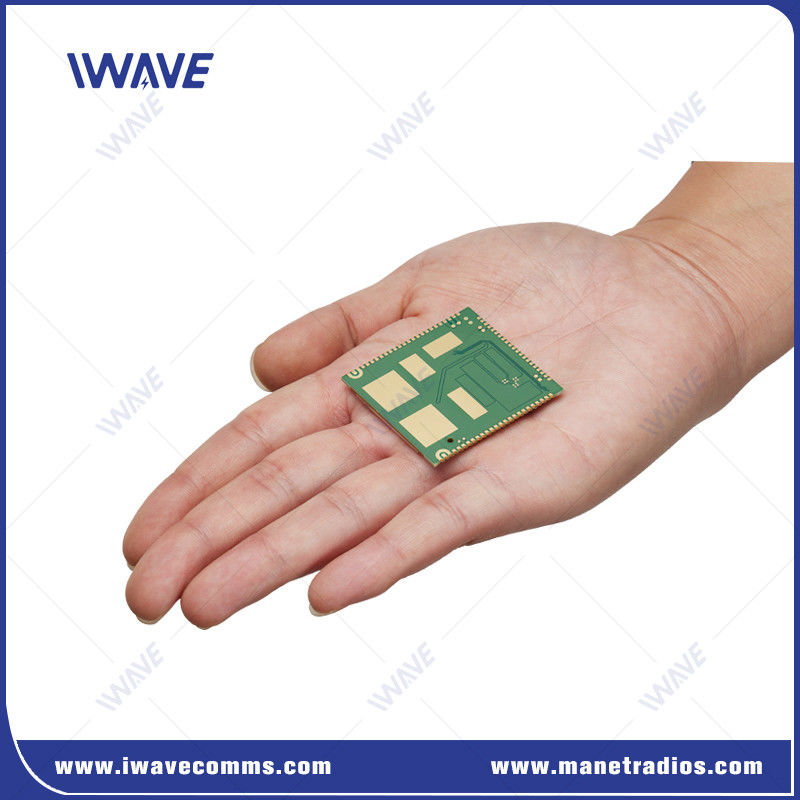

FHSS 20 km banda UHF due vie UAV video trasmettitore dati modulo di collegamento di controllo RC

FHSS 20 km banda UHF due vie UAV video trasmettitore dati modulo di collegamento di controllo RC

Marchio:	IWAVE
Numero di modello:	FDM-660X
MOQ:	2
prezzo:	Negoziabile
Tempo di consegna:	5-10 giorni
Condizioni di pagamento:	T/T, L/C, D/P

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

CE, MIC

Nome:

video trasmettitore del uav

dimensione:

43.40*45.00*3.00 mm

Potenza RF:

25dBm

Anti-bloccaggio:

Tasso di dati:

30Mbps di collegamento ascendente e discendente

Nodo:

32 nodi

Frequenza:

Tribanda 800Mhz/1.4Ghz/2.4Ghz selezionabile tramite software di gestione

Crittografia:

AES128

Imballaggi particolari:

Scatole di cartone standard

Capacità di alimentazione:

5000000/MESE

Evidenziare:

Trasmettitore video UAV UHF da 20 km

Modulo di collegamento di controllo RC

FHSS 20 km UAV video trasmettitore

Descrizione del prodotto

20 km banda UHF due vie UAV video trasmettitore dati modulo di collegamento di controllo RC

Introduzione

L'FDM-660X è un modulo SoC IP PTMP wireless, in grado di trasmettere dati audio, video e IP in tempo reale, e un nodo master può supportare 32 nodi slave.Ha forti prestazioni anti-bloccaggio e anti-interferenza con FHSS, ed è molto adatto per la comunicazione mobile in ambiente complesso. , Robot EOD e UGV per stabilire una comunicazione rapida e in tempo reale e un coordinamento e un comando unificati.

VantaggiTrasmettitore video UAV(FDM-660X)

Tecnologia automatica di salto di frequenza (FHSS) e modulazione adattiva per l'anti-interferenza.
Supporto per il software WEBUI/gestione per la gestione della rete e configurabilità dei parametri.
Fornire un collegamento di comunicazione wireless di video HD, dati e dati di controllo seriale basati su IP
Infrastrutture non utilizzate
Frequenza 806-826 MHz, 1428-1468 MHz e 2402-2482 MHz
Velocità di trasmissione fino a 30 Mbps
Portata fino a 1-3 km NLOS
Supporta fino a 32 nodi
Portata fino a 10-20 km LOS
Trasmissione di dati IP completamente trasparente
Supporta un interfono bidirezionale
Supporta la crittografia AES
Bassa latenza del sistema

Specificità dell'UAVTrasmettitore video

Trasmissione	Dispositivo di acquisizione delle immagini del modulo di controllo principale per l'acquisizione e la codifica dei dati	Fotocamera
	Il modulo di controllo principale invia i dati codificati a FD-610X tramite l'interfaccia USB o HSIC	Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete
	L'FD-610X invia i dati di immagine codificati all'estremità ricevente attraverso l'interfaccia aerea.
Ricevere	L'estremità ricevente FD-610X riceve i dati di immagine codificati e li trasmette in modo trasparente al modulo di controllo principale.
	FD-610X invia i dati al modulo di controllo principale tramite interfaccia USB o HSIC.	Interfaccia fisica USB/HISC, logicamente virtuale in una scheda di rete
	Dopo che il modulo di controllo principale riceve i dati, esegue la decodifica e la visualizzazione delle immagini.
Dimensione del PCB	43.4045.003.00 mm
RF	Frequenza	2.4Ghz: 2401.5-2481,5 MHz
		1.4Ghz: 1427.9-1467.9MHz
		800 MHz: 806-826 MHz
Potenza RF	25 dBm
Sensibilità (Accesso)	2.4Ghz ((24415 canale) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz: - 104 dBm 3Mhz:-106dB	Accesso




	1.4Ghz ((14379 canale) 10 MHz: - 103 dBm 5Mhz: - 104 dBm 3Mhz:-106 dBm	Accesso



	800Mhz ((8160 canale) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm	Accesso

Interfaccia	UAR	1
	COM-UART	1
	HSIC	USB 2.0 ad alta velocità
	Stati Uniti	USB 2.0 ad alta velocità
	I2C	1
	GPIO	6
	JTAG	1
	Antenna	2

Consigliato di UAV Video Transmitter ((FDM-660X)

TDD OFDM full-duplex trasmettitore wireless per video e dati Link
Fino a 30 Mbps Iperf Throughput @ 20MHz canale
Supporta le reti punto-a-punto e punto-a-multipunto
2 Ethernet e 3 canali di collegamento dati RS232
Audio in/out supportato da un codec audio interno
Trasmettitore wireless a lungo raggio con potenza RF di 10W
