| Marchio: | IWAVE |
| Numero di modello: | FD-780X |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, D/P |
Multi Hops OEM IP Mesh SDR Radio per la comunicazione di sistemi senza equipaggio
Introduzione

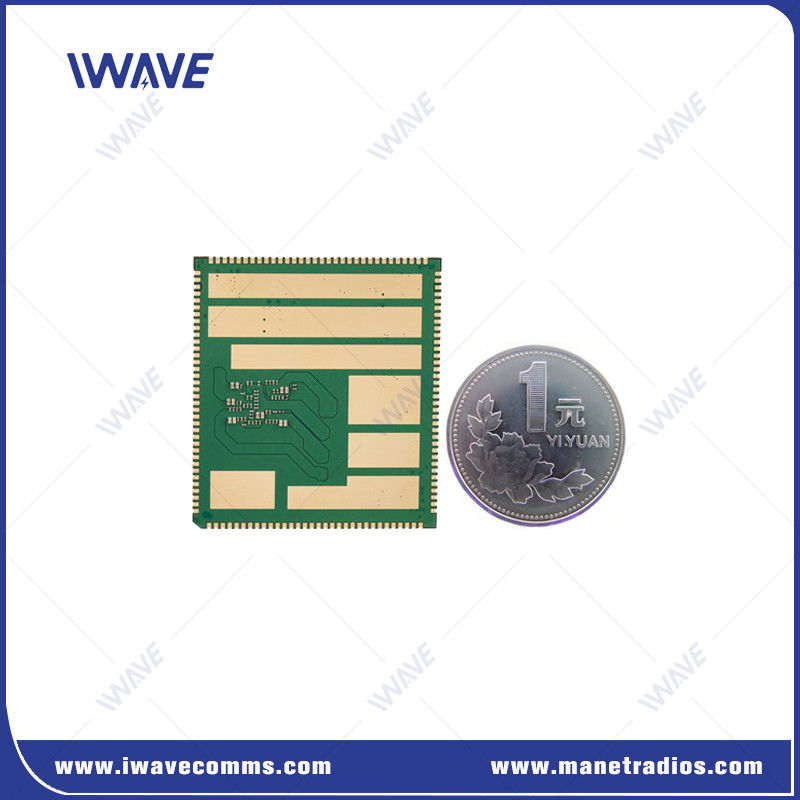

FD-780X è un modulo SDR di base per la rete di auto-organizzazione senza centro MESH. Questo modulo di base si basa sugli standard di comunicazione wireless LTE, adotta tecnologie chiave come OFDM e MIMO,supporta più allocazioni di larghezza di banda (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), supporta la modalità CA (aggregazione di vettori) e adotta un design di architettura piatta per ridurre efficacemente la latenza e migliorare le capacità di trasmissione dei dati.Ha le caratteristiche di una lunga distanza di trasmissioneIl modulo di base adotta una soluzione di chip SOC matura con elevata integrazione.riduce anche efficacemente il consumo di energia del sistema, soddisfacendo le esigenze del settore di diversi clienti per sviluppare UAV, UGV e altri scenari per una comunicazione affidabile.
VantaggiRadio SDR(FD-780X)
|
|
|
Specifica della radio SDR
|
Articoli di funzione |
Descrizione |
Dettagli |
|
PCB |
pannello di interfaccia unilaterale |
Intervallo di tolleranza: 460,58±0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Banda RF 1 |
1420-1530 MHz |
|
Banda RF 2 |
566-678 MHz |
|
|
Livello di potenza |
1.4G 23 dBm±2 |
|
|
600 MHz 23dBm±2 |
||
|
Sensibilità (1Mbps) |
1.4G ((14700 canale) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canale) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interfaccia |
UART |
3 |
|
HSIC |
USB 2.0 ad alta velocità |
|
|
USB |
USB 2.0 ad alta velocità |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Potenza |
VSYS |
3.7V~4.35V,suggerire 4,0 V (input) |
|
D1V8A |
1.8V di uscita |
|
|
A2V85A |
2.85V di uscita |
|
|
VCC_D3V3 |
3.3V di uscita |
|
|
5V_FEM |
Fornitore di alimentazione del chip RF PA (Input) |
|
|
Rete |
Modalità di rete |
Rete ad hoc senza centro |
|
Capacità |
Max 32 nodi |
|
|
Luppolo |
Supporta la topologia di routing multi-hop, fino a 31 hop |
|
|
Comunicazione |
Supporta modalità di trasmissione unicast, multicast e broadcast. |
|
|
Tasso di dati |
Tutti i nodi comunicano e condividono la larghezza di banda di lavoro, e la velocità massima è di 100Mbps |
|
|
Sincronizzazione del tempo |
Indipendente dall'orologio esterno, auto-sincrono |
|
|
Controllo della potenza |
Tutti i nodi regolano in modo adattativo la potenza di trasmissione |
|
|
Fusione della sottorete |
Supporto per la divisione di una rete in più reti |
|
|
Velocità di movimento |
Supporto massimo 300 km/h |
|
|
Trasmissione successiva |
Retransmissione HARQ |
|
|
Anti-bloccaggio |
Supporta il salto dinamico di frequenza all'interno e attraverso le bande di frequenza |
|
|
