| Marchio: | IWAVE |
| Numero di modello: | FD-780X |
| MOQ: | 2 |
| prezzo: | negotiable |
| Tempo di consegna: | 5-10 giorni |
| Condizioni di pagamento: | T/T, L/C, D/P |
23g 2X2 MIMO Point To Multiple Point Wireless SOC Development Board
Introduzione

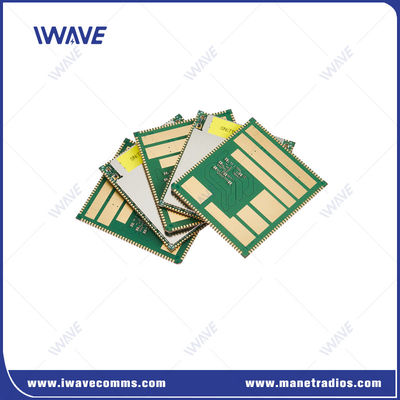

L'FDM-680X è un compatto 2x2 200MW MIMO IP PtMP Wireless SOC Development Board, progettato per comunicazioni a lungo raggio e missioni aeree ad alto volume di dati.configurazioni di potenza superiore, come un modello MIMO da 10W, sono disponibili.
Questo sistema sfrutta l'architettura FPGA e supporta funzionalità multi-forma d'onda, funzionamento a banda ultra larga e salto di frequenza ad alta velocità in una topologia stellare.È in grado di trasmettere sia dati che video tra punti., punto-a-multipunto e configurazioni di rete multipunto-a-multipunto, che lo rendono ideale per soluzioni di comunicazione flessibili e scalabili.

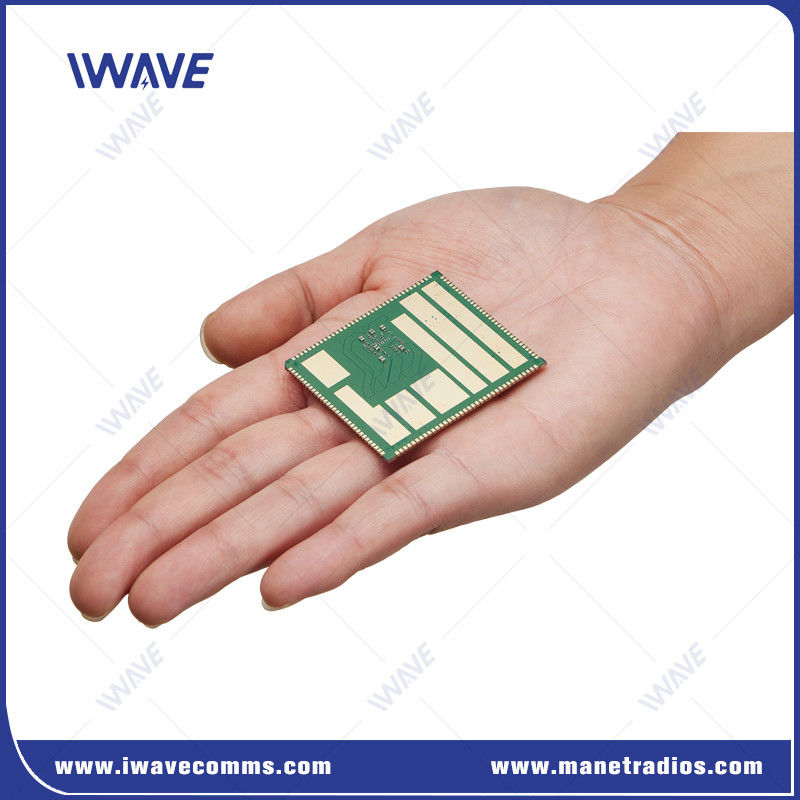

Le dimensioni di 52*46*2,9 mm lo rendono il modulo radio a banda larga OEM più piccolo e candidato ideale per l'integrazione del sistema in piccoli sistemi senza equipaggio per funzionare in ambienti difficili,come l'ispezione interna di edifici o tunnel.
VantaggiSOC senza fili
|
|
|
Specificità delSOC senza fili
|
Funzioni |
Descrizione |
Dettagli |
|
Dimensione del PCB |
46.58±0.15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Frequenza |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
Livello di potenza RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Sensibilità |
1 Mbps |
1.4Ghz ((14700 punto di frequenza) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 punto di frequenza) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 punto di frequenza) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 punto di frequenza) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interfaccia |
UART |
3 |
|
HSIC |
USB 2.0 ad alta velocità |
|
|
USB |
USB 2.0 ad alta velocità |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenna |
2 |
|
|
Potenza |
VSYS |
3.7V~4.35V (si consiglia 4V) |
|
D1V8A |
1.8V Potenza di uscita |
|
|
D2V85A |
2.85V Potenza di uscita |
|
|
VCC_D3V3 |
3.3V Potenza di uscita |
|
|
5V_FEM |
Alimentare il chip RF PA |
|
|
Nodo master-slave |
Configurazione del nodo centrale |
Qualsiasi nodo della rete può essere configurato come nodo principale. |
|
Tasso di dati |
Tutti i nodi condividono la velocità di dati di capacità del sistema di collegamento ascendente e discendente |
|
|
Capacità |
Supporta il numero di nodi di rete N≥2 e fino a 64 nodi di servizio o 63 nodi di stato IDLE. |
|
|
Modalità di comunicazione |
Qualsiasi nodo della rete può essere configurato come nodo principale. |
|
|
Tutti i nodi condividono la velocità di dati di capacità del sistema di collegamento ascendente e discendente |
||
|
Accesso |
Supporta più nodi slave per accedere alla rete - Simultaneamente. |
|
|
Tasso di dati |
Tutti i nodi slave e master condividono il funzionamento larghezza di banda in una direzione, in corrente ascendente e discendente (20Mhz, non inferiore a 100Mbps) |
|
|
Status della connessione |
Tutti i nodi della rete rimangono sempre connessi. |
|
|
Controllo della potenza |
Regolare la potenza di trasmissione. |
|
|
Inizia |
Entrambi i nodi master e slave supportano preset |
|
|
Potenza fissa |
Configurazione di potenza fissa (modifica solo il nodo principale) |
|
|
Frequenza fissa |
Configurazione della frequenza di blocco |
|
|
|
