| Marchio: | IWAVE |
| Numero di modello: | FDM-66MN |
| MOQ: | 2 PCS |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | D/P,T/T,L/C |
Super Light OEM Digital IP Data Link per la trasmissione video
IlFDM-66MNè una soluzione di trasmissione wireless all'avanguardia progettata da IWAVE, utilizzando un chipset SOC maturo per prestazioni migliorate.fornire comunicazione full-duplex sia per i dati TCP/IP/UDP che per i segnali di controllo TTL.

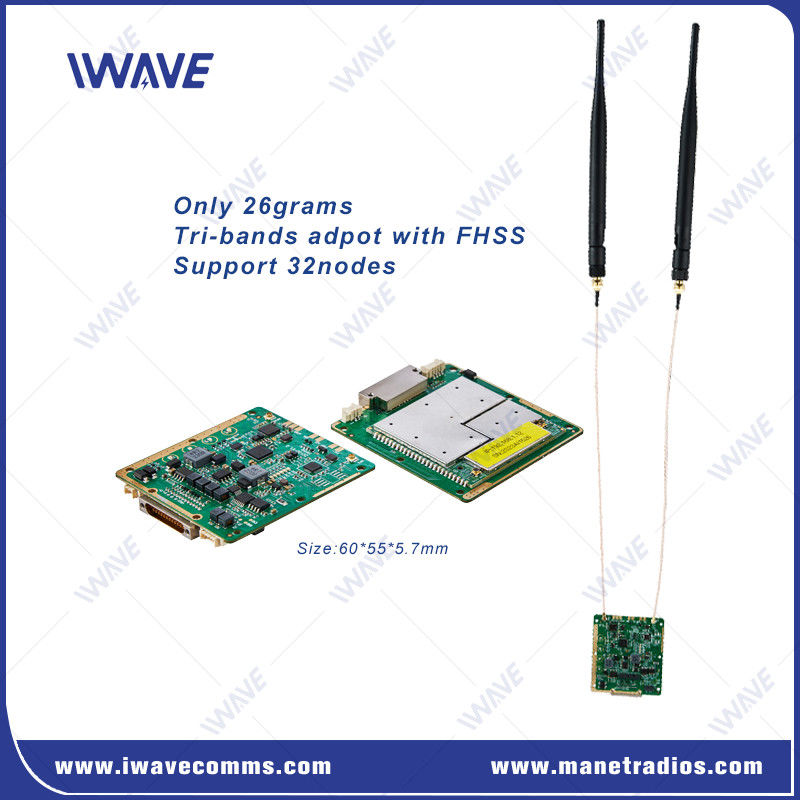

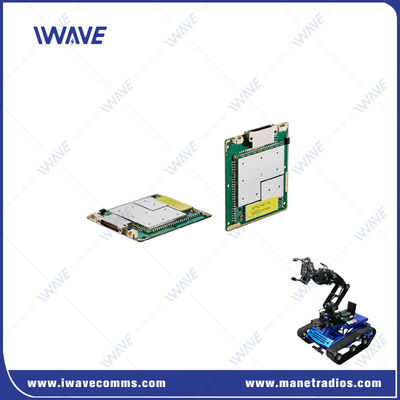

L'FDM-66MN è il ricevitore video digitale ultra-miniatura con dimensioni di 60*55*5,7 mm e peso di 26 grammi.Le dimensioni minime lo rendono ideale per applicazioni sensibili al peso e allo spazio come piccoli droni o piattaforme UGV.Caratteristiche chiave:
Forte capacità di trasmissione dati stabile:Utilizzo della tecnologia adattiva di codifica per cambiare automaticamente i meccanismi di codifica e modulazione in base alla qualità del segnale per evitare grandi fluttuazioni nella velocità di trasmissione quando il segnale cambia.
Fornisce video HD, dati e dati di controllo seriale basati su IP
Tecnologia automatica di salto di frequenza (FHSS) e modulazione adattiva per l'anti-interferenza.
Punto di supporto a punto e punto a punto multiplo (topologia stellare)
3*Porta Ethernet per l'integrazione di vari terminali
Input di larga tensione: DV5-32V
Comunicazione IP a bassa latenza
L'FDM-66MN è una soluzione ideale per applicazioni impegnative come il monitoraggio remoto, i veicoli autonomi e le flotte di droni.garantisce un funzionamento affidabile ed efficiente anche negli ambienti più complessi.
Interfaccia
Specificità
| GENERALE | ||
| Tecnologia | Base wireless basata sullo standard tecnologico wireless TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES ((128/256) livello opzionale-2 | |
| Tasso di dati | 30 Mbps ((Uplink e Downlink) | |
| Distribuzione media adattativa della velocità dei dati del sistema | ||
| Supporto agli utenti per impostare il limite di velocità | ||
| Distanza | 10km-15km ((Aereo a terra) 500m-3km ((NLOS Da terra a terra) |
|
| Capacità | 16 nodi | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Potenza | 25dBm±2 (2w o 10w su richiesta) Tutti i nodi regola automaticamente la potenza di trasmissione |
|
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-interferenza | Salto di frequenza a banda trasversale automatico | |
| Consumo di energia | Media: da 4 a 4,5 watt Max: 8 watt |
|
| Input di potenza | DC5V-32V | |
| Sensibilità del ricevitore | Sensibilità ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87dBm ((5Mbps) | ||
| 3 MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Band di frequenza | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Modalità di comunicazione | Unicast, multicast, trasmissione | ||||||
| Modalità di trasmissione | Full Duplex | ||||||
| Modalità di rete | Routing dinamico | Aggiornamento automatico delle rotte in base alle condizioni di collegamento in tempo reale | |||||
| Controllo della rete | Monitoraggio da parte dello Stato | Lo stato della connessione /rsrp/snr/distanza/output di uplink e downlink | |||||
| Gestione del sistema | WATCHDOG: tutte le eccezioni a livello di sistema possono essere identificate, ripristinate automaticamente | ||||||
| Ri-trasmissione | L1 | Determinare se ritrasmettere in base ai diversi dati trasportati (AM/UM); | |||||
| L2 | Retradizioni HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Porta seriale | 2x RS232 | |
| Input di potenza | 2*Input di potenza (alternativa) | |
| Controllo della trasmissione dei dati | |||||
| Interfaccia di comando | Configurazione dei comandi AT | Supporto alla porta VCOM/UART e ad altre porte per la configurazione dei comandi AT | |||
| Gestione delle configurazioni | Supporto di configurazione tramite WEBUI, API e software | ||||
| Modalità di funzionamento | Modalità server TCP Modalità client TCP Modalità UDP Multicast UDP MQTT Modbus |
● Quando è impostato come server TCP, il server di porta seriale attende la connessione al computer. ● Quando è impostato come client TCP, il server di porta seriale inizia attivamente una connessione al server di rete specificato dall'IP di destinazione. ●server TCP, client TCP, UDP, multicast UDP, coesistenza TCP server/client, MQTT |
|||
| Tasso di Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modalità di trasmissione | Modalità di passaggio | ||||
| Protocollo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Meccanica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 grammi | |
| Dimensione | 60*55*5,7 mm | |
| Stabilità | MTBF≥10000h | |
|
|
| Marchio: | IWAVE |
| Numero di modello: | FDM-66MN |
| MOQ: | 2 PCS |
| prezzo: | negotiable |
| Dettagli dell' imballaggio: | Scatole di cartone standard |
| Condizioni di pagamento: | D/P,T/T,L/C |
Super Light OEM Digital IP Data Link per la trasmissione video
IlFDM-66MNè una soluzione di trasmissione wireless all'avanguardia progettata da IWAVE, utilizzando un chipset SOC maturo per prestazioni migliorate.fornire comunicazione full-duplex sia per i dati TCP/IP/UDP che per i segnali di controllo TTL.
L'FDM-66MN è il ricevitore video digitale ultra-miniatura con dimensioni di 60*55*5,7 mm e peso di 26 grammi.Le dimensioni minime lo rendono ideale per applicazioni sensibili al peso e allo spazio come piccoli droni o piattaforme UGV.Caratteristiche chiave:
Forte capacità di trasmissione dati stabile:Utilizzo della tecnologia adattiva di codifica per cambiare automaticamente i meccanismi di codifica e modulazione in base alla qualità del segnale per evitare grandi fluttuazioni nella velocità di trasmissione quando il segnale cambia.
Fornisce video HD, dati e dati di controllo seriale basati su IP
Tecnologia automatica di salto di frequenza (FHSS) e modulazione adattiva per l'anti-interferenza.
Punto di supporto a punto e punto a punto multiplo (topologia stellare)
3*Porta Ethernet per l'integrazione di vari terminali
Input di larga tensione: DV5-32V
Comunicazione IP a bassa latenza
L'FDM-66MN è una soluzione ideale per applicazioni impegnative come il monitoraggio remoto, i veicoli autonomi e le flotte di droni.garantisce un funzionamento affidabile ed efficiente anche negli ambienti più complessi.
Interfaccia
Specificità
| GENERALE | ||
| Tecnologia | Base wireless basata sullo standard tecnologico wireless TD-LTE | |
| Crittografia | ZUC/SNOW3G/AES ((128/256) livello opzionale-2 | |
| Tasso di dati | 30 Mbps ((Uplink e Downlink) | |
| Distribuzione media adattativa della velocità dei dati del sistema | ||
| Supporto agli utenti per impostare il limite di velocità | ||
| Distanza | 10km-15km ((Aereo a terra) 500m-3km ((NLOS Da terra a terra) |
|
| Capacità | 16 nodi | |
| Larghezza di banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Potenza | 25dBm±2 (2w o 10w su richiesta) Tutti i nodi regola automaticamente la potenza di trasmissione |
|
| Modulazione | QPSK, 16QAM, 64QAM | |
| Anti-interferenza | Salto di frequenza a banda trasversale automatico | |
| Consumo di energia | Media: da 4 a 4,5 watt Max: 8 watt |
|
| Input di potenza | DC5V-32V | |
| Sensibilità del ricevitore | Sensibilità ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87dBm ((5Mbps) | ||
| 3 MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Band di frequenza | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Modalità di comunicazione | Unicast, multicast, trasmissione | ||||||
| Modalità di trasmissione | Full Duplex | ||||||
| Modalità di rete | Routing dinamico | Aggiornamento automatico delle rotte in base alle condizioni di collegamento in tempo reale | |||||
| Controllo della rete | Monitoraggio da parte dello Stato | Lo stato della connessione /rsrp/snr/distanza/output di uplink e downlink | |||||
| Gestione del sistema | WATCHDOG: tutte le eccezioni a livello di sistema possono essere identificate, ripristinate automaticamente | ||||||
| Ri-trasmissione | L1 | Determinare se ritrasmettere in base ai diversi dati trasportati (AM/UM); | |||||
| L2 | Retradizioni HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Porta seriale | 2x RS232 | |
| Input di potenza | 2*Input di potenza (alternativa) | |
| Controllo della trasmissione dei dati | |||||
| Interfaccia di comando | Configurazione dei comandi AT | Supporto alla porta VCOM/UART e ad altre porte per la configurazione dei comandi AT | |||
| Gestione delle configurazioni | Supporto di configurazione tramite WEBUI, API e software | ||||
| Modalità di funzionamento | Modalità server TCP Modalità client TCP Modalità UDP Multicast UDP MQTT Modbus |
● Quando è impostato come server TCP, il server di porta seriale attende la connessione al computer. ● Quando è impostato come client TCP, il server di porta seriale inizia attivamente una connessione al server di rete specificato dall'IP di destinazione. ●server TCP, client TCP, UDP, multicast UDP, coesistenza TCP server/client, MQTT |
|||
| Tasso di Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modalità di trasmissione | Modalità di passaggio | ||||
| Protocollo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Meccanica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 grammi | |
| Dimensione | 60*55*5,7 mm | |
| Stabilità | MTBF≥10000h | |
