| Marchio: | IWAVE |
| Numero di modello: | FDM-605PTM |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |
Trasmissione di segnali video e di controllo per macchine industriali senza equipaggio in NLOS
Descrizione

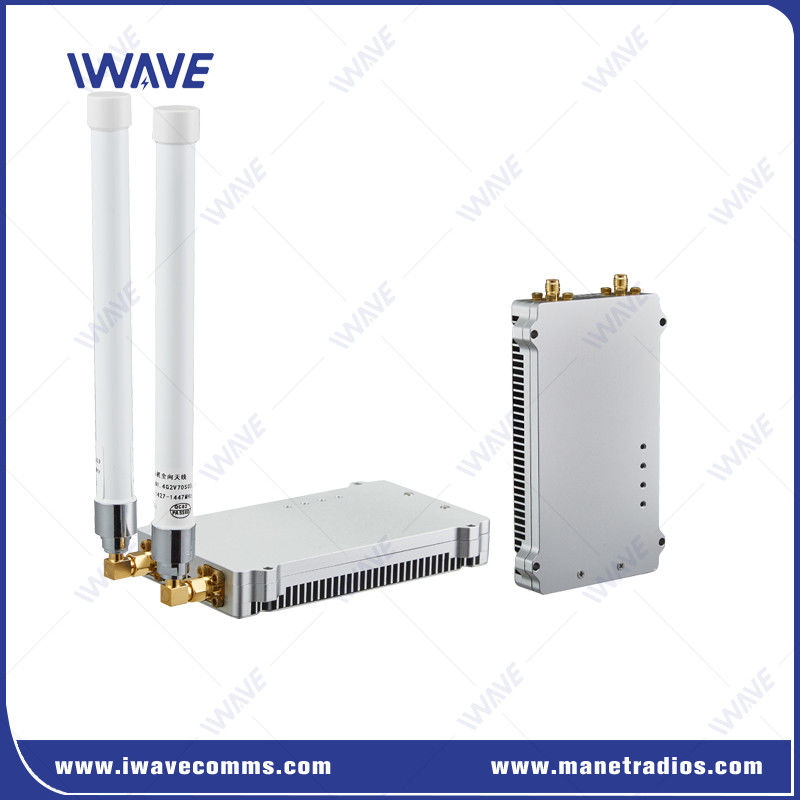

FDM-605PTM è una scheda di rete punto a punto per il video a lungo raggio e il downlink dati a terra.È stato progettato appositamente per i droni/elicotteri/veicoli ad ala fissa con video downlink per 50 km durante il movimento veloce..
L'FDM-605PTM è una scheda di rete all'avanguardia progettata per applicazioni video e dati downlink a lungo raggio, offrendo prestazioni robuste in ambienti Non-Line-of-Sight (NLOS) difficili.Altre macchine per la produzione di calzature, trattori, gru e veicoli, questa soluzione garantisce una comunicazione senza soluzione di continuità su distanze da 1 a 5 km nelle foreste, in terreni difficili e in ambienti urbani.
Caratteristiche chiave
|
Tecnologia vantaggiosa
Controllo automatico della potenza
La potenza di trasmissione di ciascun nodo è regolata e controllata automaticamente in base alla qualità del segnale.
Spettro di diffusione a frequenza di salto (FHSS)
Il prodotto IWAVE IP MESH calcolerà e valuterà internamente il collegamento corrente in base a fattori quali la resistenza del segnale ricevuto RSRP, il rapporto segnale-rumore SNR e il tasso di errore bit SER.Se la sua condizione di giudizio è soddisfatta, eseguirà un salto di frequenza e selezionerà un punto di frequenza ottimale dall'elenco.
Se lo stato wireless è buono, il salto di frequenza non verrà eseguito fino a quando la condizione di giudizio non è soddisfatta.
Controllo automatico dei punti di frequenza
Dopo l'avvio, cercherà di collegarsi alla rete con i punti di frequenza pre-memorizzati prima dell'ultimo spegnimento.tenterà automaticamente di utilizzare altri punti di frequenza disponibili per la distribuzione della rete.
Applicazioni:
Macchine industriali senza equipaggio
Consente il monitoraggio video in tempo reale e il trasferimento di dati per escavatori, trattori, gru e veicoli, migliorando l'efficienza operativa e la sicurezza.
Trasmissione wireless in ambienti difficili
Progettato per operazioni NLOS in aree con ostacoli densi o condizioni difficili.
Reti private critiche
Ideale per stabilire collegamenti di comunicazione sicuri nelle operazioni industriali e tattiche, garantendo un flusso di dati ininterrotto.
Controllo e monitoraggio a distanza
Fornisce una connettività a lungo raggio, sicura e ad alta velocità, consentendo operazioni e sorveglianza a distanza.
Specificità
|
GENERALE |
Meccanica |
||
| Tecnologia | Wireless basato sulla tecnologia di accesso TD-LTE | TEMPERATURA | -20+55 |
| Crittografia | ZUC/SNOW3G/AES (128/256) Crittografia opzionale di livello 2 | DIMENSIONI | 116*70*17 mm |
| RATTO di data | 30 Mbps | Peso | 100 g |
| Sensibilità | -103 dBm | ||
| Distanze | 50 km (aria-terra) | Materiale | Alumini anodizzati in argento |
| Modalità | Punto a più punti | Montaggio | A bordo |
| MIMO | 2x2 MIMO |
Potenza |
|
| Modulazione | QPSK, 16QAM, 64QAM | ||
| Potenza RF | 33 dBm | Voltaggio | 12V di corrente continua |
| LATENZA | Dalla fine alla fine: 60ms-80ms | Consumo di energia | 11 watt |
| Anti-JAM | Salto di frequenza automatico | ||
|
FREQUENZA |
Interfacce |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| Input di potenza | 1xJ30 | ||
| Dati TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Livello elettrico | 3.3V e compatibile con 2.85V |
| Dati di controllo | RS232 |
| Tasso di Baud | 115200bps |
| Modalità di trasmissione | Modalità di passaggio |
| Livello di priorità | Quando la trasmissione del segnale è interrotta, i dati di controllo verranno trasmessi in priorità |
| Nota: 1. I dati trasmessi e ricevuti vengono trasmessi in rete. Dopo una rete di successo, ogni unità FDM-605PTM può ricevere dati seriali. 2Se si desidera distinguere tra invio, ricezione e controllo, è necessario definire il formato da soli |
|
|
Sensibilità |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
|
|
