| Marchio: | IWAVE |
| Numero di modello: | FDM-6802PTM |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |
Sistema di trasmissione wireless ad alte prestazioni per la comunicazione video e dati HD
Descrizione

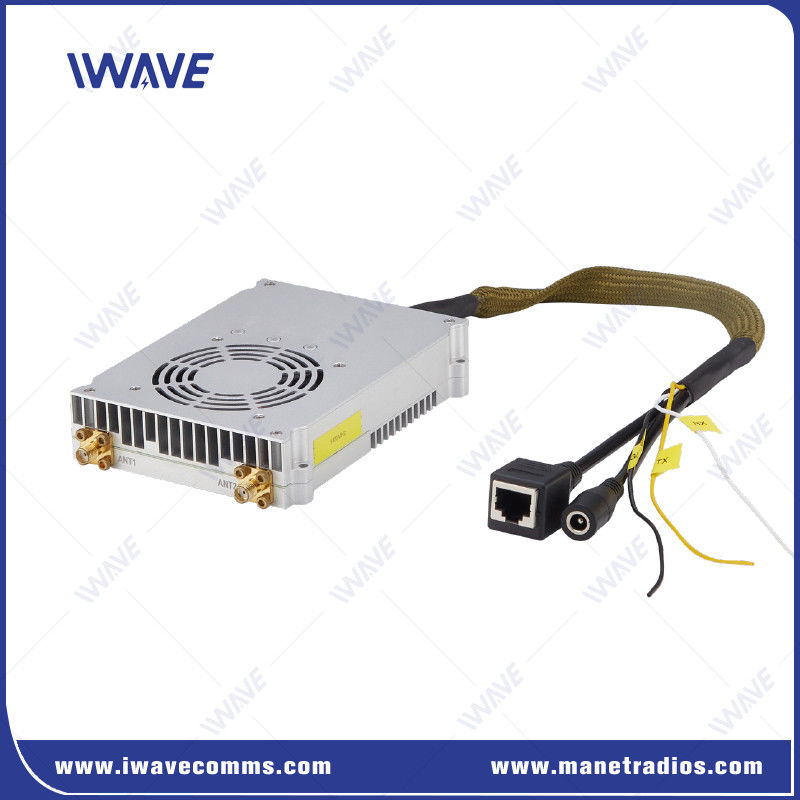

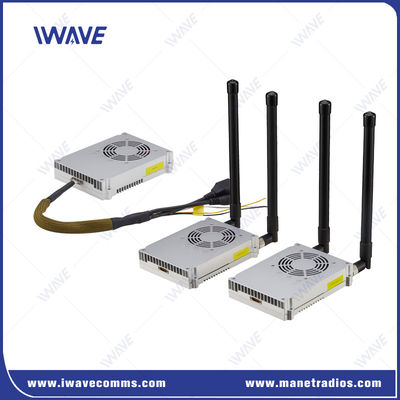

IlFDM-6802PTM, progettato da IWAVE, è una soluzione di trasmissione wireless all'avanguardia basata su un chipset SOC maturo.Potenza di uscita di 2 watt- e2x2 MIMO, fornisce una robustezza e sicurezzaComunicazione basata su IPper video HD, dati e controllo seriale.
Ha grandi vantaggi nell'applicazione per la trasmissione wireless VTOL / fixed wing drone / elicottero con un peso di soli 273 g.
È disponibile in versioni da 10W e 20W per creare un collegamento di comunicazione criptato per uno sciame di UAV oltre la linea di vista in ambienti RF complessi.
Caratteristiche chiave
|
|
Spettro di diffusione a frequenza di salto (FHSS)
Il prodotto IWAVE IP MESH calcolerà e valuterà internamente il collegamento corrente in base a fattori quali la resistenza del segnale ricevuto RSRP, il rapporto segnale-rumore SNR e il tasso di errore bit SER.Se la sua condizione di giudizio è soddisfatta, eseguirà un salto di frequenza e selezionerà un punto di frequenza ottimale dall'elenco.
Se lo stato wireless è buono, il salto di frequenza non verrà eseguito fino a quando la condizione di giudizio non è soddisfatta.
Controllo automatico dei punti di frequenza
Dopo l'avvio, cercherà di collegarsi alla rete con i punti di frequenza pre-memorizzati prima dell'ultimo spegnimento.tenterà automaticamente di utilizzare altri punti di frequenza disponibili per la distribuzione della rete.
Perché scegliere FDM-6802PTM?
Larghezza di banda elevataGestisce efficacemente la comunicazione video e dati con bassa latenza.
Anti-interferenza:FHSS avanzato e modulazione adattiva assicurano un funzionamento ininterrotto in ambienti RF difficili.
"Plug-and-play":Semplifica la distribuzione con configurazione automatica e rete dinamica.
Durabile e flessibile:L'interfaccia della spina per l'aviazione J30 e le molteplici opzioni di comunicazione lo rendono adatto a varie applicazioni robuste.
IlFDM-6802PTMè una soluzione ideale per le industrie che richiedono un sistema di trasmissione wireless affidabile, adattabile e ad alte prestazioni per compiti critici di comunicazione video e dati.
Specificità
|
GENERALE |
Semplice |
|||
|
Tecnologia |
Wireless basato su standard tecnologici TD-LTE |
Comunicazione |
1T1R |
|
|
Trasmissione video |
Trasmissione video HD 1080p, H.264/H.265 adattabile |
Trasmissione di dati IP |
Supporta la trasmissione di dati basata su pacchetti IP |
|
|
Crittografia |
ZUC/SNOW3G/AES(128) Strato facoltativo-2 |
Collegamento dati |
Comunicazione full duplex |
|
|
Tasso di dati |
Max 100Mbps ((Uplink e Downlink) |
Rapporto di aumento e diminuzione |
2D3U/3D2U/4D1U/1D4U |
|
|
Distanza |
UGV: 5-10KM da terra a terra ((LOS) |
Catena di ricostruzione automatica |
Ristabilimento automatico del collegamento dopo un guasto del collegamento/riimplementazione della rete dopo un guasto del collegamento |
|
|
Capacità |
64 nodi |
Sensibilità |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Potenza di trasmissione |
2 watt |
10 MHz |
-100 dBm |
|
|
Latenza |
Ritardo dell'interfaccia aerea < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulazione |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-interferenza |
Salto di frequenza e modulazione adattiva |
10 MHz |
-100 dBm |
|
|
Larghezza di banda |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Consumo di energia |
30 Watt |
Opzione di frequenza |
||
|
Input di potenza |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Dimensione |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Meccanica |
||
|
Temperatura di lavoro |
-20°C~+55°C |
|
|
Dimensione |
130*100*25mm ((Antenna non inclusa) |
|
|
Peso |
273 g |
|
|
Interfacce |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xPort seriale |
1. DEBUG Porta seriale |
|
Potenza |
1xDC INPUT |
DC24V-27V |
|
Interfaccia di comando |
Configurazione dei comandi AT |
API/HTTP/UART per la configurazione dei comandi AT |
|
Gestione delle configurazioni |
Supporto alla configurazione tramite WEBUI, API e software di gestione |
|
|
Modalità di funzionamento |
Modalità server TCP |
Quando è impostato come server TCP, il server di porta seriale attende la connessione al computer.
lQuando viene impostato come client TCP, il server di porta seriale inizia attivamente una connessione al server di rete specificato dall'IP di destinazione.
server lTCP, client TCP, UDP, multicast UDP, coesistenza server/client TCP, MQTT
|
|
Tasso di Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocollo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, modalità pass-through |
|
|
Gestione del sistema |
Supporta la funzione WATCHDOG, tutte le eccezioni a livello di sistema possono essere identificate e ripristinate automaticamente |
|
|
|
