| Marchio: | IWAVE |
| Numero di modello: | FDM-6802PTM |
| MOQ: | 2units |
| prezzo: | negotiable |
| Tempo di consegna: | 5-8 giorni lavorativi |
| Condizioni di pagamento: | L/C, D/P, T/T |
50 km 100 Mbps TCP UDP IP Digital Data Link Per Drone
Descrizione

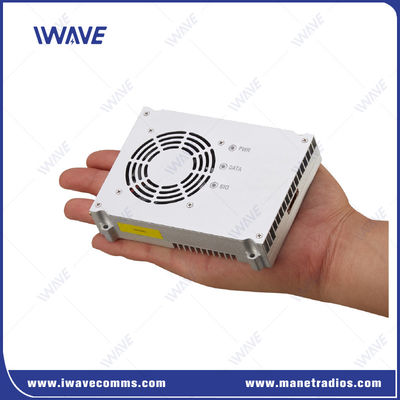

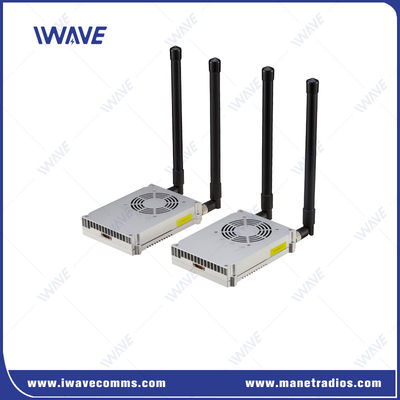

FDM-6802PTMè una scheda di rete punto a punto per il video a lungo raggio e il downlink dati a terra.È stato progettato appositamente per i droni/elicotteri/veicoli ad ala fissa con video downlink per 50 km durante il movimento veloce..
L'antenna intelligente MIMO consente a FDM-6802PTM di fornire video HD in tempo reale e connessione Ethernet a banda larga con velocità di trasmissione di 100 Mbps.
Ha grandi vantaggi nell'applicazione per la trasmissione wireless VTOL / fixed wing drone / elicottero con un peso di soli 273 g.
Caratteristiche chiave
|
|
Comunicazione video HD a lungo raggio e bassa latenza
Offre un collegamento video aereo a terra full HD di 50 km con trasmissione bidirezionale di dati per VTOL/drone ad ala fissa/elicottero.
Con una latenza di meno di 60ms-80ms per 50km, in modo da poter vedere e controllare ciò che sta accadendo in diretta.
Controllo automatico della potenza
La potenza di trasmissione di ciascun nodo è regolata e controllata automaticamente in base alla qualità del segnale.
Trasmissione video e dati HD:Garantisce collegamenti di comunicazione stabili e sicuri per lo streaming video, la telemetria e il controllo.
Ambienti di rete dinamici:Ideale per ambienti wireless in rapida evoluzione e con elevate richieste.
Uso industriale e tattico:Supporta applicazioni in droni, veicoli autonomi e altri sistemi critici che richiedono una comunicazione robusta e a lungo raggio.
Specificità
|
GENERALE |
Semplice |
|||
|
Tecnologia |
Wireless basato su standard tecnologici TD-LTE |
Comunicazione |
1T1R |
|
|
Trasmissione video |
Trasmissione video HD 1080p, H.264/H.265 adattabile |
Trasmissione di dati IP |
Supporta la trasmissione di dati basata su pacchetti IP |
|
|
Crittografia |
ZUC/SNOW3G/AES(128) Strato facoltativo-2 |
Collegamento dati |
Comunicazione full duplex |
|
|
Tasso di dati |
Max 100Mbps ((Uplink e Downlink) |
Rapporto di aumento e diminuzione |
2D3U/3D2U/4D1U/1D4U |
|
|
Distanza |
UGV: 5-10KM da terra a terra ((LOS) |
Catena di ricostruzione automatica |
Ristabilimento automatico del collegamento dopo un guasto del collegamento/riimplementazione della rete dopo un guasto del collegamento |
|
|
Capacità |
64 nodi |
Sensibilità |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Potenza di trasmissione |
2 watt |
10 MHz |
-100 dBm |
|
|
Latenza |
Ritardo dell'interfaccia aerea < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulazione |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-interferenza |
Salto di frequenza e modulazione adattiva |
10 MHz |
-100 dBm |
|
|
Larghezza di banda |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Consumo di energia |
30 Watt |
Opzione di frequenza |
||
|
Input di potenza |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Dimensione |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Meccanica |
||
|
Temperatura di lavoro |
-20°C~+55°C |
|
|
Dimensione |
130*100*25mm ((Antenna non inclusa) |
|
|
Peso |
273 g |
|
|
Interfacce |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
3xPort seriale |
1. DEBUG Porta seriale |
|
Potenza |
1xDC INPUT |
DC24V-27V |
|
Interfaccia di comando |
Configurazione dei comandi AT |
API/HTTP/UART per la configurazione dei comandi AT |
|
Gestione delle configurazioni |
Supporto alla configurazione tramite WEBUI, API e software di gestione |
|
|
Modalità di funzionamento |
Modalità server TCP |
Quando è impostato come server TCP, il server di porta seriale attende la connessione al computer.
lQuando viene impostato come client TCP, il server di porta seriale inizia attivamente una connessione al server di rete specificato dall'IP di destinazione.
server lTCP, client TCP, UDP, multicast UDP, coesistenza server/client TCP, MQTT
|
|
Tasso di Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocollo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, modalità pass-through |
|
|
Gestione del sistema |
Supporta la funzione WATCHDOG, tutte le eccezioni a livello di sistema possono essere identificate e ripristinate automaticamente |
|
|
|
